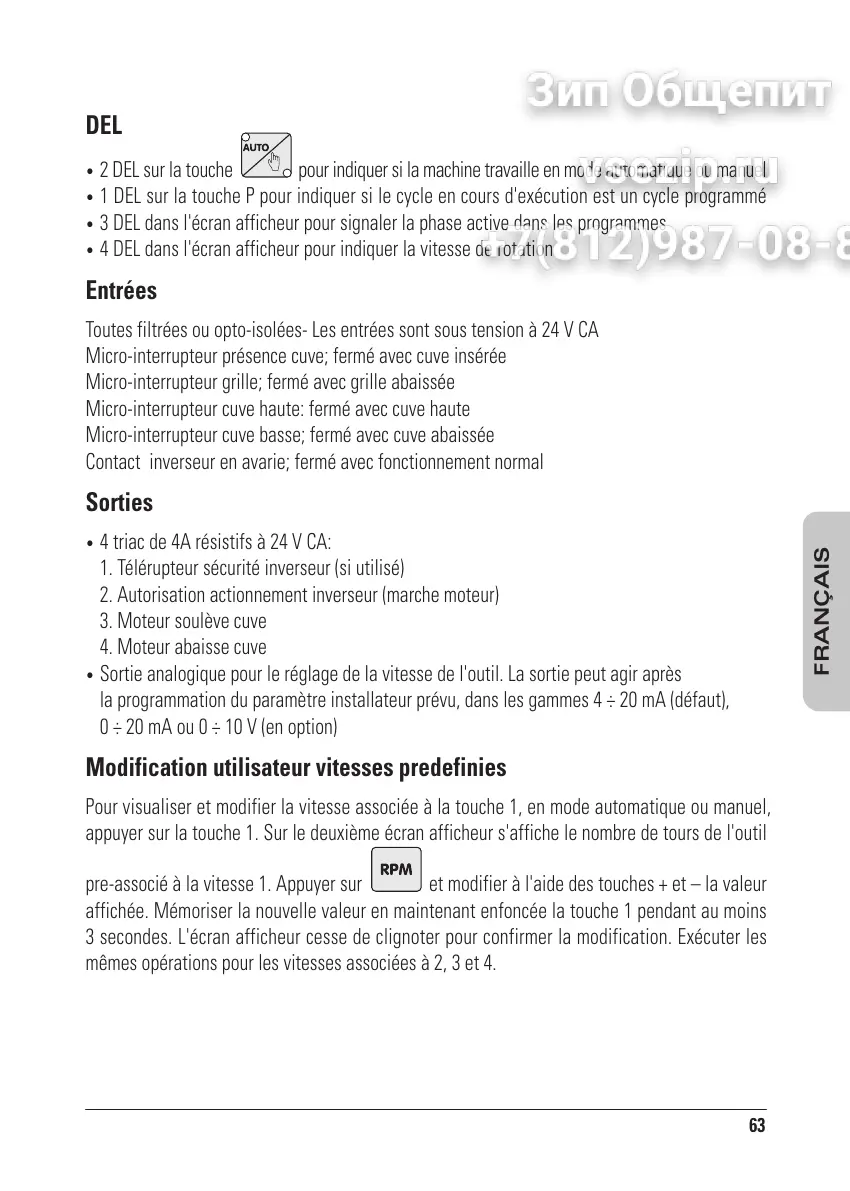

63
FRANÇAIS
DEL
2 DEL sur la touche pour indiquer si la machine travaille en mode automatique ou manuel
1 DEL sur la touche P pour indiquer si le cycle en cours d'exécution est un cycle programmé
3 DEL dans l'écran afficheur pour signaler la phase active dans les programmes
4 DEL dans l'écran afficheur pour indiquer la vitesse de rotation
Entrées
Toutes filtrées ou opto-isolées- Les entrées sont sous tension à 24 V CA
Micro-interrupteur présence cuve; fermé avec cuve insérée
Micro-interrupteur grille; fermé avec grille abaissée
Micro-interrupteur cuve haute: fermé avec cuve haute
Micro-interrupteur cuve basse; fermé avec cuve abaissée
Contact inverseur en avarie; fermé avec fonctionnement normal
Sorties
4 triac de 4A résistifs à 24 V CA:
1. Télérupteur sécurité inverseur (si utilisé)
2. Autorisation actionnement inverseur (marche moteur)
3. Moteur soulève cuve
4. Moteur abaisse cuve
Sortie analogique pour le réglage de la vitesse de l'outil. La sortie peut agir après
la programmation du paramètre installateur prévu, dans les gammes 4 ÷ 20 mA (défaut),
0 ÷ 20 mA ou 0 ÷ 10 V (en option)
Modification utilisateur vitesses predefinies
Pour visualiser et modifier la vitesse associée à la touche 1, en mode automatique ou manuel,
appuyer sur la touche 1. Sur le deuxième écran afficheur s'affiche le nombre de tours de l'outil
pre-associé à la vitesse 1. Appuyer sur
et modifier à l'aide des touches + et la valeur
affichée. Mémoriser la nouvelle valeur en maintenant enfoncée la touche 1 pendant au moins
3 secondes. L'écran afficheur cesse de clignoter pour confirmer la modification. Exécuter les
mêmes opérations pour les vitesses associées à 2, 3 et 4.
