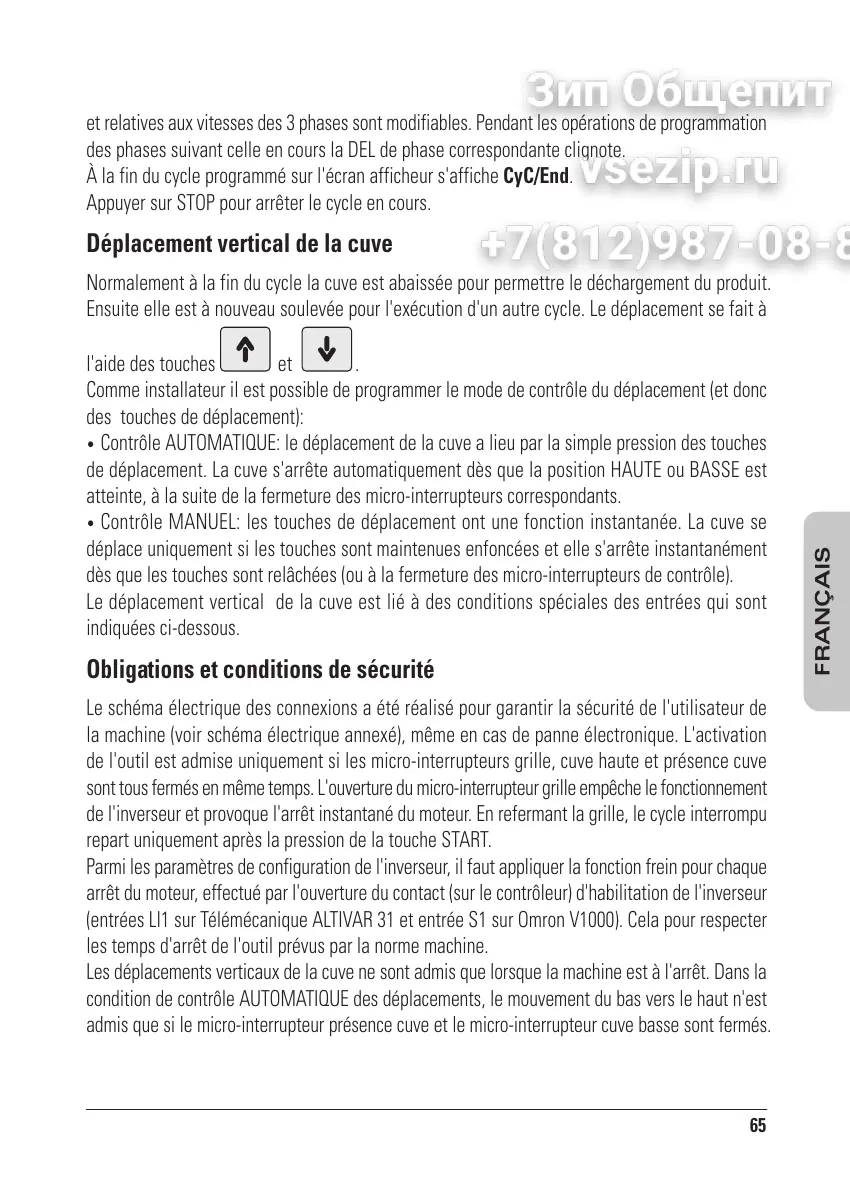

et relatives aux vitesses des 3 phases sont modifiables. Pendant les opérations de programmation
des phases suivant celle en cours la DEL de phase correspondante clignote.
À la fin du cycle programmé sur l'écran afficheur s'affiche CyC/End.
Appuyer sur STOP pour arrêter le cycle en cours.
Déplacement vertical de la cuve
Normalement à la fin du cycle la cuve est abaissée pour permettre le déchargement du produit.
Ensuite elle est à nouveau soulevée pour l'exécution d'un autre cycle. Le déplacement se fait à
l'aide des touches
et
.
Comme installateur il est possible de programmer le mode de contrôle du déplacement (et donc
des touches de déplacement):
Contrôle AUTOMATIQUE: le déplacement de la cuve a lieu par la simple pression des touches
de déplacement. La cuve s'arrête automatiquement dès que la position HAUTE ou BASSE est
atteinte, à la suite de la fermeture des micro-interrupteurs correspondants.
Contrôle MANUEL: les touches de déplacement ont une fonction instantanée. La cuve se
déplace uniquement si les touches sont maintenues enfoncées et elle s'arrête instantanément
dès que les touches sont relâchées (ou à la fermeture des micro-interrupteurs de contrôle).
Le déplacement vertical de la cuve est lié à des conditions spéciales des entrées qui sont
indiquées ci-dessous.
Obligations et conditions de sécurité
Le schéma électrique des connexions a été réalisé pour garantir la sécurité de l'utilisateur de
la machine (voir schéma électrique annexé), même en cas de panne électronique. L'activation
de l'outil est admise uniquement si les micro-interrupteurs grille, cuve haute et présence cuve
sont tous fermés en même temps. L'ouverture du micro-interrupteur grille empêche le fonctionnement
de l'inverseur et provoque l'arrêt instantané du moteur. En refermant la grille, le cycle interrompu
repart uniquement après la pression de la touche START.
Parmi les paramètres de configuration de l'inverseur, il faut appliquer la fonction frein pour chaque
arrêt du moteur, effectué par l'ouverture du contact (sur le contrôleur) d'habilitation de l'inverseur
(entrées Ll1 sur Télémécanique ALTIVAR 31 et entrée S1 sur Omron V1000). Cela pour respecter
les temps d'arrêt de l'outil prévus par la norme machine.
Les déplacements verticaux de la cuve ne sont admis que lorsque la machine est à l'arrêt. Dans la
condition de contrôle AUTOMATIQUE des déplacements, le mouvement du bas vers le haut n'est
admis que si le micro-interrupteur présence cuve et le micro-interrupteur cuve basse sont fermés.
