98 ЛАНЕТАРНЫЙ СМЕСИТЕЛЬ - СЕРИЯ MX Pуководство по эксплуатации и техобслуживанию Издание 09-11
РУССКИЙ

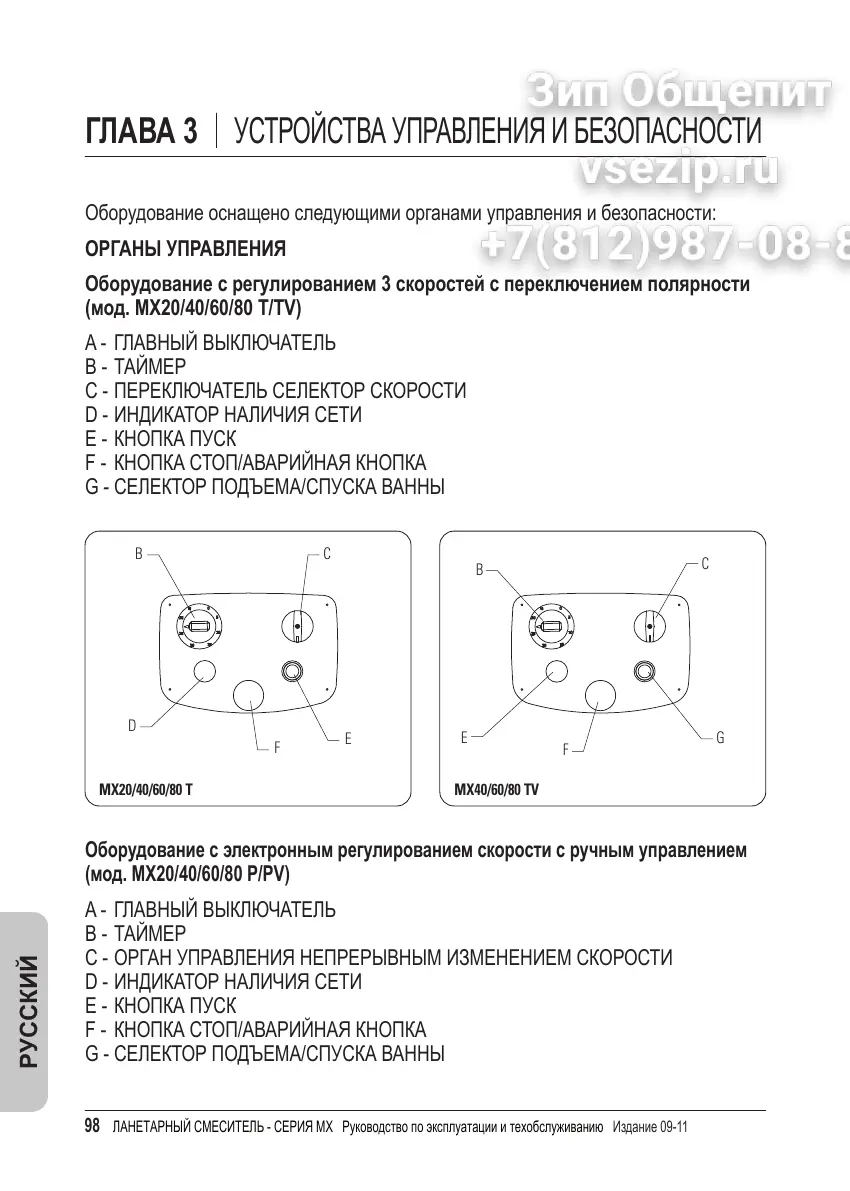

ГЛАВА 3 УСТРОЙСТВА УПРАВЛЕНИЯ И БЕЗОПАСНОСТИ
Оборудование оснащено следующими органами управления и безопасности:
ОРГАНЫ УПРАВЛЕНИЯ
Оборудование с регулированием 3 скоростей с переключением полярности
(мод. MX20/40/60/80 T/TV)
A - ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ
B - ТАЙМЕР
C - ПЕРЕКЛЮЧАТЕЛЬ СЕЛЕКТОР СКОРОСТИ
D - ИНДИКАТОР НАЛИЧИЯ СЕТИ
E - КНОПКА ПУСК
F - КНОПКА СТОП/АВАРИЙНАЯ КНОПКА
G - СЕЛЕКТОР ПОДЪЕМА/СПУСКА ВАННЫ
Оборудование с электронным регулированием скорости с ручным управлением
(мод. MX20/40/60/80 P/PV)
A - ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ
B - ТАЙМЕР
C - ОРГАН УПРАВЛЕНИЯ НЕПРЕРЫВНЫМ ИЗМЕНЕНИЕМ СКОРОСТИ
D - ИНДИКАТОР НАЛИЧИЯ СЕТИ
E - КНОПКА ПУСК
F - КНОПКА СТОП/АВАРИЙНАЯ КНОПКА
G - СЕЛЕКТОР ПОДЪЕМА/СПУСКА ВАННЫ
D
F
E
CB
MX20/40/60/80 T MX40/60/80 TV
B
C
E
F
G
