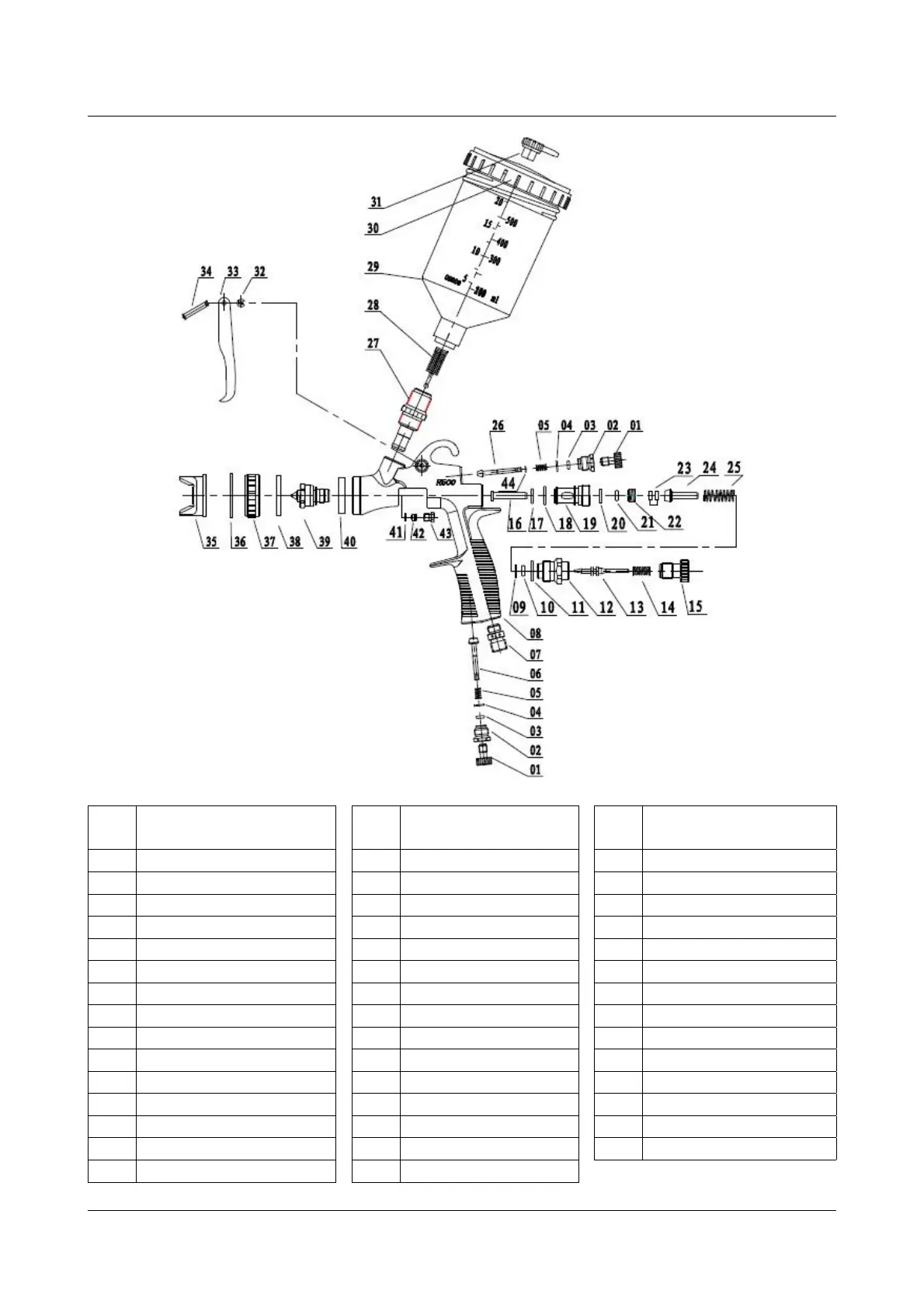

RÄJÄYTYSKUVA JA OSAT
Osa
no.
Kuvaus Osa
no.
Kuvaus Osa
no.
Kuvaus
1 Ilman säätöruuvi 16 Kytkintappi 31 Tuuletuspää
2 Ilman säätönuppi 17 O-rengas (8,5x1,2) 32 Salpakiinnike
3 O-rengas (3,3x1,5) 18 O-rengas (10,7x1,8) 33 Liipaisin
4 Tasoaluslevy 19 Neulan hylsy 34 Liipaisinvipu
5 Ilmaventtiilin jousi 20 Suoja-aluslevy 35 Sumutin
6 Ilmaventtiilin kara 21 O-rengas (4,5x1,2) 36 Nestealuslevy
7 Ilman tuloliitin 22 Neulan hylsyruuvi 37 Pyöreä mutteri
8 Pistoolin runko 23 Vaahtoaluslevy 38 Aluslevy
9 Tasoaluslevy 24 Ilman tuloventtiilin tappi 39 Suutin
10 O-rengas (4,5x1,8) 25 Kytkinjousi 40 Sisärengas
11 O-rengas (8,7x1,85) 26 Sumutinneula 41 Suuttimen vaahtoaluslevy
12 Nesteen säätönuppi 27 Maalin tuloliitin 42 Tiivistealuslevy
13 Nesteen säätöneula 28 Suodatin 43 Suuntaruuvi
14 Nesteen säätöneulan jousi 29 Säiliö 44 Salpakiinnike
15 Nesteen säätöruuvi 30 Säiliön kansi
