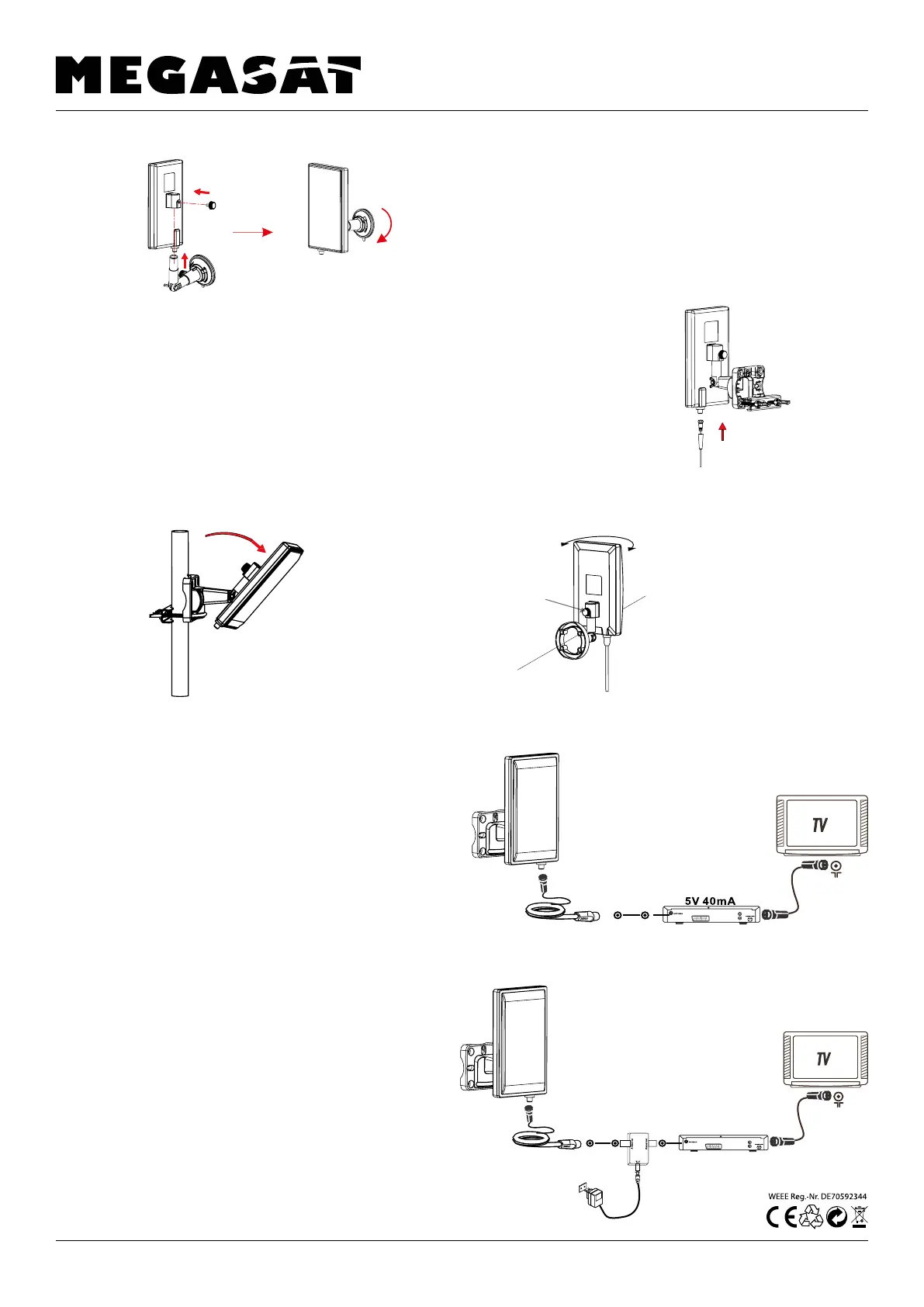

(Abb. 3) verwenden Sie den Saugfuß, um die Antenne an einem Fenster zu befestigen
Sicherung
(Abb. 4) Verbinden Sie den F-Stecker des Koaxialkabels mit dem F-Anschluss der Antenne
und stecken Sie die wasserdichte Kappe am Ende des angeschlossenen F-Steckers an.
(Abb. 5) Befestigungsschraube A zum Einstellen der Position der Antenne in vertikaler Richtung.
(Abb. 6) Befestigungsschraube B zum Einstellen der Position der Antenne in horizontaler Richtung.
Hinweis: Nachdem die Antennenmontage abgeschlossen ist, bewegen Sie bitte die
Antenne um den bestmöglichen Empfang zu erzielen. Es gibt zwei verschiedene Möglichkeiten
die Antenne einzustellen.
Fixing crew B
Abb. 3
Fig. 4
Abb. 5 Abb. 6
Abb. 7
Abb. 8
Installation 1: Stromversorgung über den Receiver (Abb. 7)
Vergewissern Sie sich, dass ihr Receiver die 5V DC Stromversorgung über
das Koaxialkabel unterstützt.
Schritt 1: Verbinden Sie das Koaxialkabel mit der Antenne und dem
Receiver.
Schritt 2: Verbinden Sie den Receiver mit dem Fernseher. Vergewissern
Sie sich, das die Stromversorgungs-Funktion Ihres Receivers über das
Koaxialkabel eingeschaltet ist. (Lesen Sie optional in Ihrem Handbuch des
Receivers)
Schritt 3: Richten Sie die Antenne so aus, dass ein klares Bild über den TV
empfangen wird. Dann befestigen Sie die Antenne.
Schritt 4: Verlegen Sie das Koaxialkabel fachgerecht und sicher.
Installation 2: Stromversorgung über AC/DC Netzteil (Abb. 8)
Schritt 1: Verbinden Sie die Antenne mit dem Stromverteiler über das
Koaxialkabel (an der Seite steht die Bezeichnung „Antenne“).
Schritt 2: Die andere Seite wird an den Receiver angeschlossen.
Schritt 3: Verbinden Sie den Receiver mit dem Fernseher.
Schritt 4: Stecken Sie das Netzteil DC Ausgang in den DC Eingang des
Stromverteilers, danach stecken Sie das Netzteil in die Steckdose
Schritt 5: Richten Sie die Antenne so aus, dass ein klares Bild über den TV
empfangen wird. Dann befestigen Sie die Antenne.
Schritt 6: Verlegen Sie das Koaxialkabel fachgerecht und sicher.
DVB-T 40 Outdoor Powerantenne
Bedienungsanleitung #2/2
