Připojení k hlavní jednotce
Telefonní linka (PSTN /GSM)
Sériová linka (RS485)
Indukční smyčka
Filtrování poplachu
10-30VDC PSU
C100 programátor
Relé *
Technický vstup
Symboly (0V)
* [MAX spínací napětí 60 VDC nebo
42,4 VAC (špičkové)/30VAC (rms)]
Ukončení poplachu
LVAS 2
LVAS 1
Poplachové tlačítko 0V
(Automaticky rozpoznává
N/O nebo N/C)
0V napájecího zdroje symbolů
5-24VDC signál
0V izolované připojení
Symbol probíhajícího vytáčení
Symbol přijatého volání
Vstupní signál - napájení v pořádku (0V = záložní zdroj, 12V = primární
zdroj)
0V
10-30VDC napájení
5-24VDC signál
0V izolované připojení

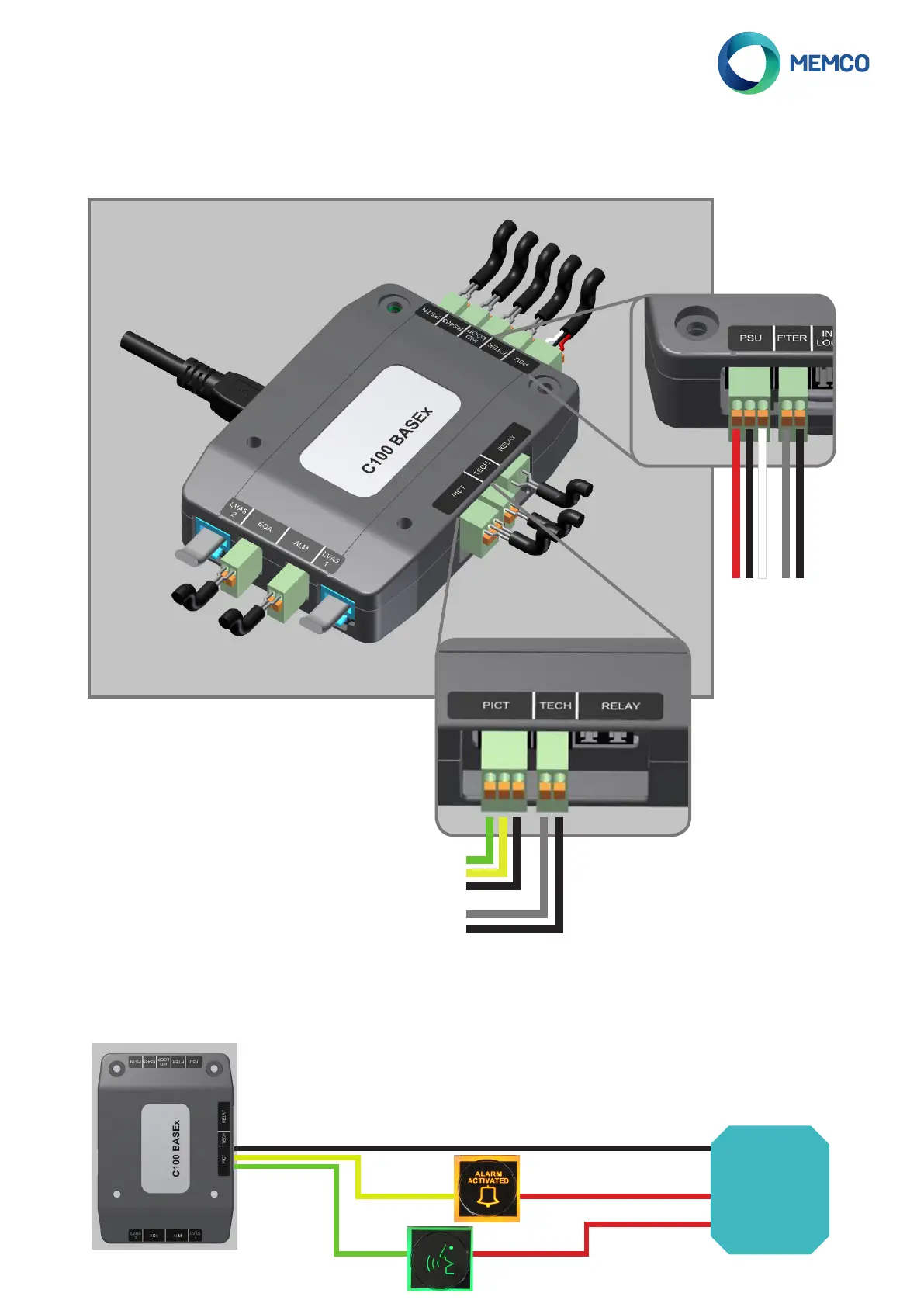

Níže detail ukazující všechna dostupná připojení na jednotce C100 BASE. Všechna připojení, která mají specickou
polaritu/vyžadují specické zapojení v konektoru jsou vysvětlena v přiblížených sekcích
Připojení externích symbolů
Dokud jsou externí symboly napájeny nezávislým napájecím zdrojem, C100 může ovládat jejich funkci. Tyto symboly by
měly bý připojeny následovně:
Externí
napájení
Stejné připojení symbolů jako je naznačeno
na předchozích schématech
0V
Potřeba napájecího zdroje
Potřeba napájecího zdroje
