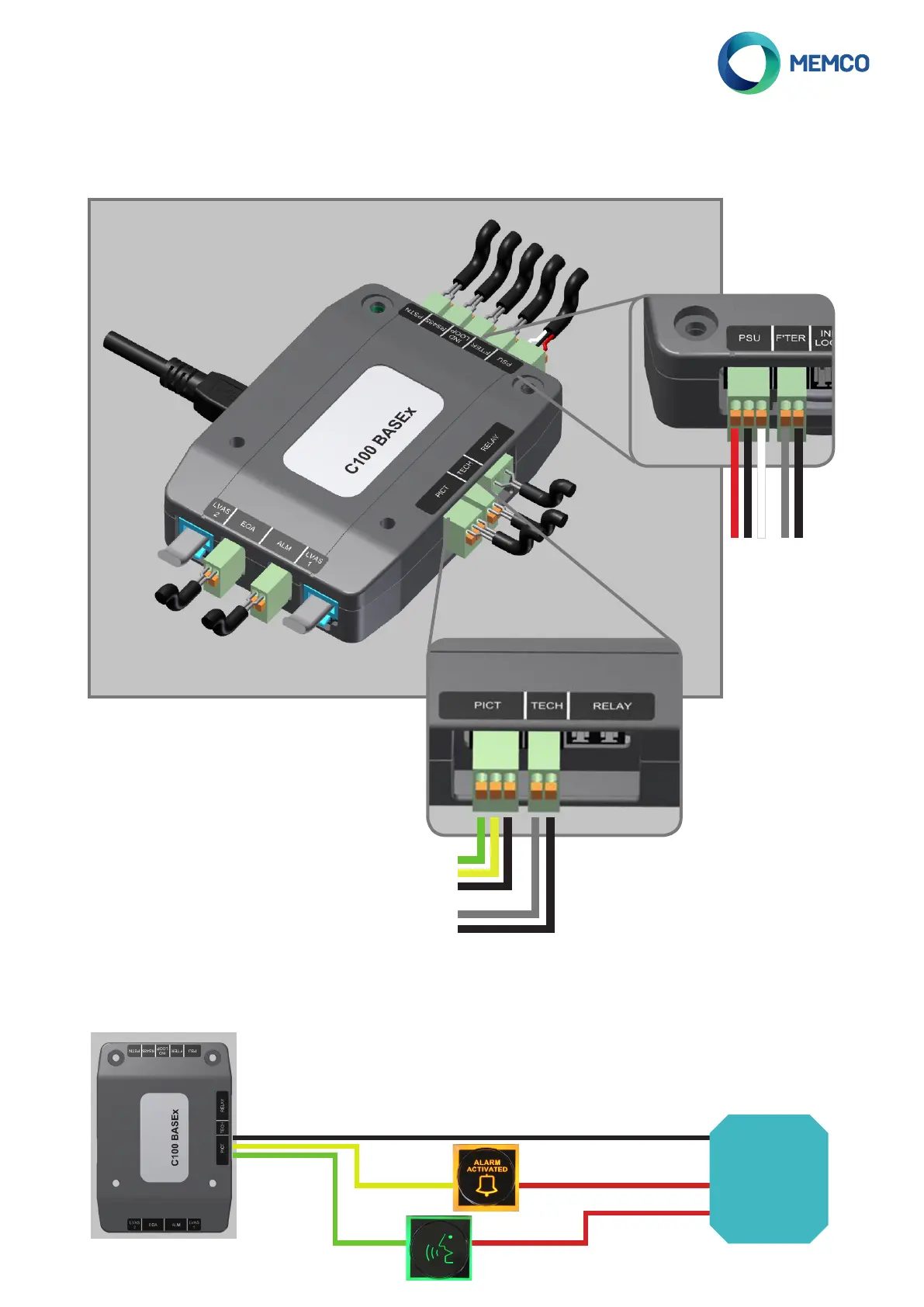

Anschlüsse der Haupteinheit
Telefonleitung (GSM / PSTN)
Serieller Anschluss ( RS 485)
Induktive Schleife
Alarm Filter
10-30 VDC Versorgung
C 100 Prgrammiereinheit
Relais *
Technischer Zugang
Piktogramme (0V)
* [max. Schaltspannung
60VDC oder 42,4VAC
(peak)/30VAC (rms)
Ende des
Alarms
LVAS 2
LVAS 1
AlarmKnopf 0V
(erkennt automatisch
N/O oder N/C)
0V Stromversorgung Piktogramm
5-24VDC Signal
isolierter 0V-Anschluss
Piktogramm für platzierten Notruf
Piktogramm für beantworteten Notruf
Stromversorgung OK Signal ( 0V auf Backup, 12V auf Hauptleitung)
0V
10-30 VDC Versorgung
5-24VDC Signal
isolierter 0V-Anschluss
Die Details aller verfügbarer Anschlüsse des C100 Base entnehmen Sie bitte den vergrösserten Abschnitten, welche alle
spezischen Anschluesse/ Polaritaeten zeigt.
Anschliessen externer Piktogramme und beleuchteter AlarmKnöpfe
Das C 100 kann alle externen Pictogramme die von einer unabhängigen Stromquelle versorgt werden steuern. Die
Piktogramme sollten wie folgt angeshclossen werden:
Externe
Stromversorgung
Anschlüsse siehe Piktogramm-
Anschlüsse wie oben gezeigt
OV
Stromversorgung erforderlich
Stromversorgung erforderlich
