Conexiones a la unidad principal
Línea telefónica (RTC/PSTN/GSM)
Puerto serie (RS485)
Bucle inductivo
Filtro de alarma
10-30VDC Alimentación
Unidad de programación del C100
Relé*
Entrada técnica
Pictogramas (0V)
* (Voltaje MÁXIMO del interruptor de 60VDC o
de 42VAC (en picos)/30VAC (media rms))
Fin de alarma
LVAS 2
LVAS 1
Pulsador de
alarma 0V (detecta
automáticamente si es
N/C o N/O)
Vuelta (0V) de la fuente de alimentación de los pictogramas
Señal 5-24VDC
Vuelta (0V) aislada
Pictograma de llamada en curso
Pictograma de llamada respondida
Señal de alimentación (0V = batería, 12V = PSU)
0V
Alimentación 10-30VDC
Señal 5-24VDC
Vuelta (0V) aislada

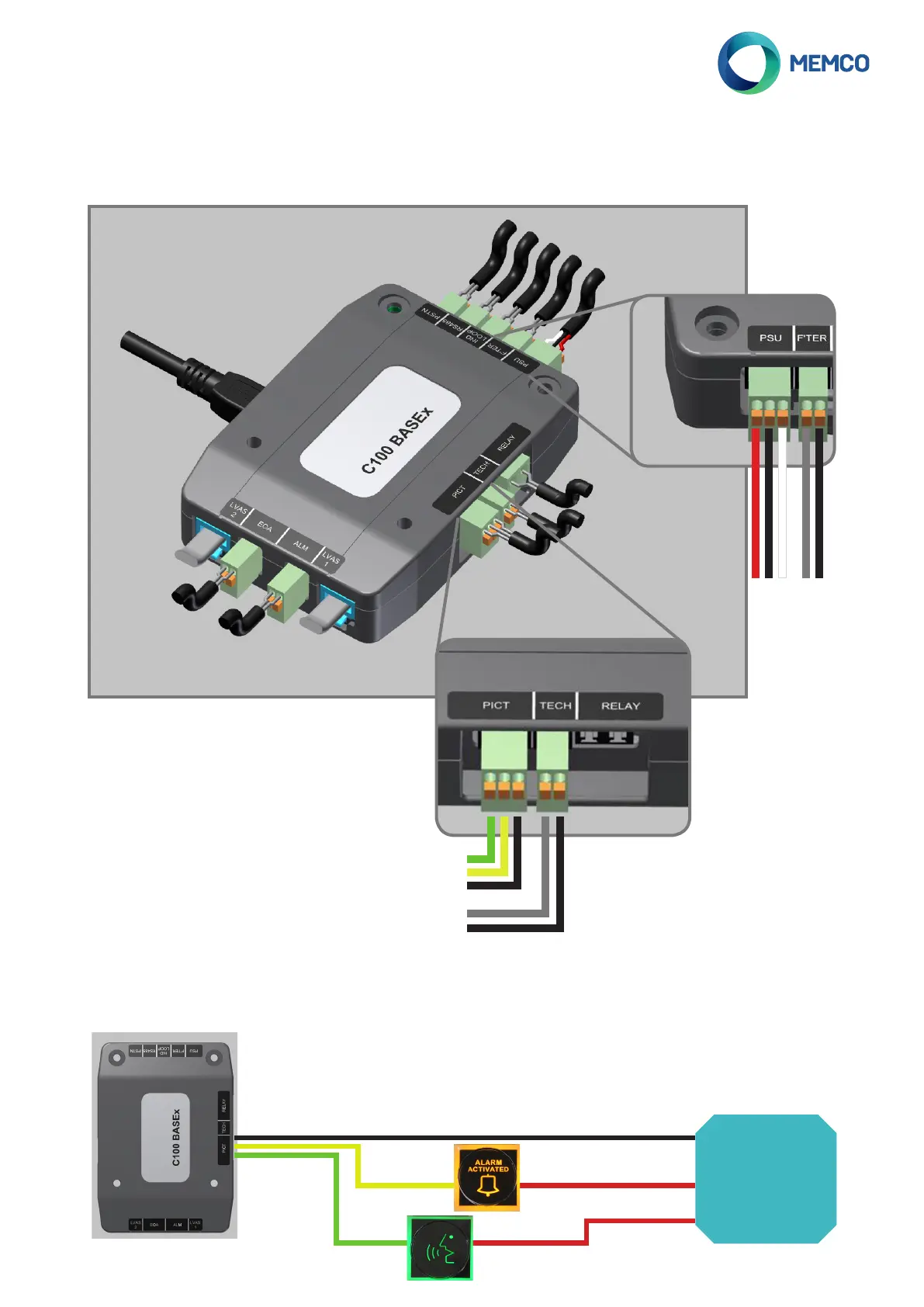

Por favor observe debajo todas las conexiones disponibles en la unidad C100 BASE. Todas las conexiones que tienen
una polaridad en particular o que requieren conexiones especícas con el conector adecuado están explicadas en las
distintas áreas ampliadas.
Si desea conectar pictogramas externos
Mientras los pictogramas externos estén alimentados por una fuente de alimentación independiente, el C100 puede
controlar su funcionamiento. Dichos pictogramas deberán conectarse como se muestra debajo:
Fuente de
alimentación
externa
La conexiones de cada pictograma
se detallan en la gura superior
0V
Alimentación requerida por
el pictograma
Alimentación requerida por
el pictograma
