Connexons sur l’unité principale
Ligne Téléphonique (PSTN /GSM)
Serie (RS485)
Boucle Inductive
Filtre d’Alarme
alim 10-30VDC
Outil de programmaion C100
Relais *
Entrée technique
Pictogrammes (0V)
* (Tension MAX de coupure 60VDC ou
42.4VAC (crête)/30VAC (rms))
Fin d’alarme
LVAS 2
LVAS 1
Bouton d’appel
0V (Détection
automatique du
contact N/O ou N/C)
0V commun vers alimentation pictogrammes
signal entrée 5-24VDC
Commun 0V Isolé
Pictogram Appel enregistré (vert)
Pictogram Appel envoyé(jaune)
PowerOK input signal (0V = on backup, 12V = on mains)
0V
alim 10-30VDC
signal entrée 5-24VDC
Commun 0v Isolé

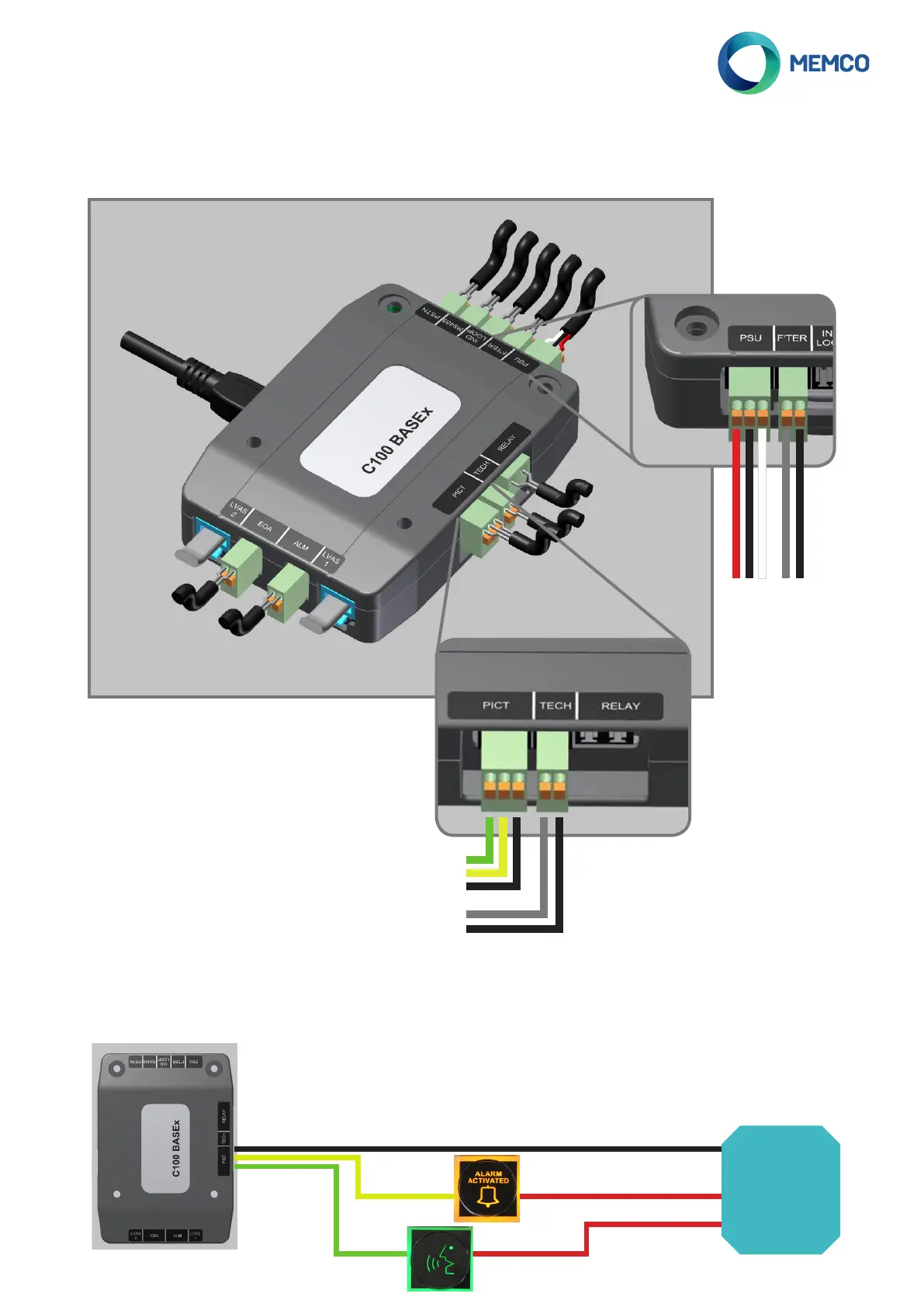

Veuillez trouver ci-dessous les détails de toutes les connexions disponibles sur l’unité de C100 BASE. Toutes les
connexions qui ont une polarité ou spécicité sont expliquées dans les photos agrandies.
Connexion des pictogrammes externes et illumination du bouton d’appel.
Tant que des pictogrammes externes sont alimentés par une alimentation électrique indépendante, le C100 peut
contrôler leur activation. Ces pictogrammes doivent être connectés comme indiqué ci-dessous :
Alim
extérieur
Connexions des pictogrammes
selon le diagramme suivant:
0V
Alimentation extérieure nécessaire
Alimentation extérieure nécessaire
