Collegamenti all’unità principale
Linea telefonica (PSTN /GSM)
Seriale (RS485)
induttive loop
Filtro Allarme
10-30VDC PSU
C100 strumento di
programmazione
relé *
ingresso tecnico
Pittogrammi (0V)
* [*(Tensione di commutazione MAX di
60VDC o 42.4VAC (picco) / 30 V CA (rms)]
Fine di allarme
LVAS 2
LVAS 1Pulsante di Allarme 0V
(Rileva automaticamente
N/O o N/C)
0V ritorno al pittogramma
Segnale 5-24VDC
0V ritorno isolato
Pittogramma chiamata inviata
Pittogramma chiamata risposta
Segnale di ingresso PowerOK (0V = sul sostegno, 12V = a rete)
0V
Alimentazione 10-30VDC
5-24VDC segnale)
0V ritorno isolato

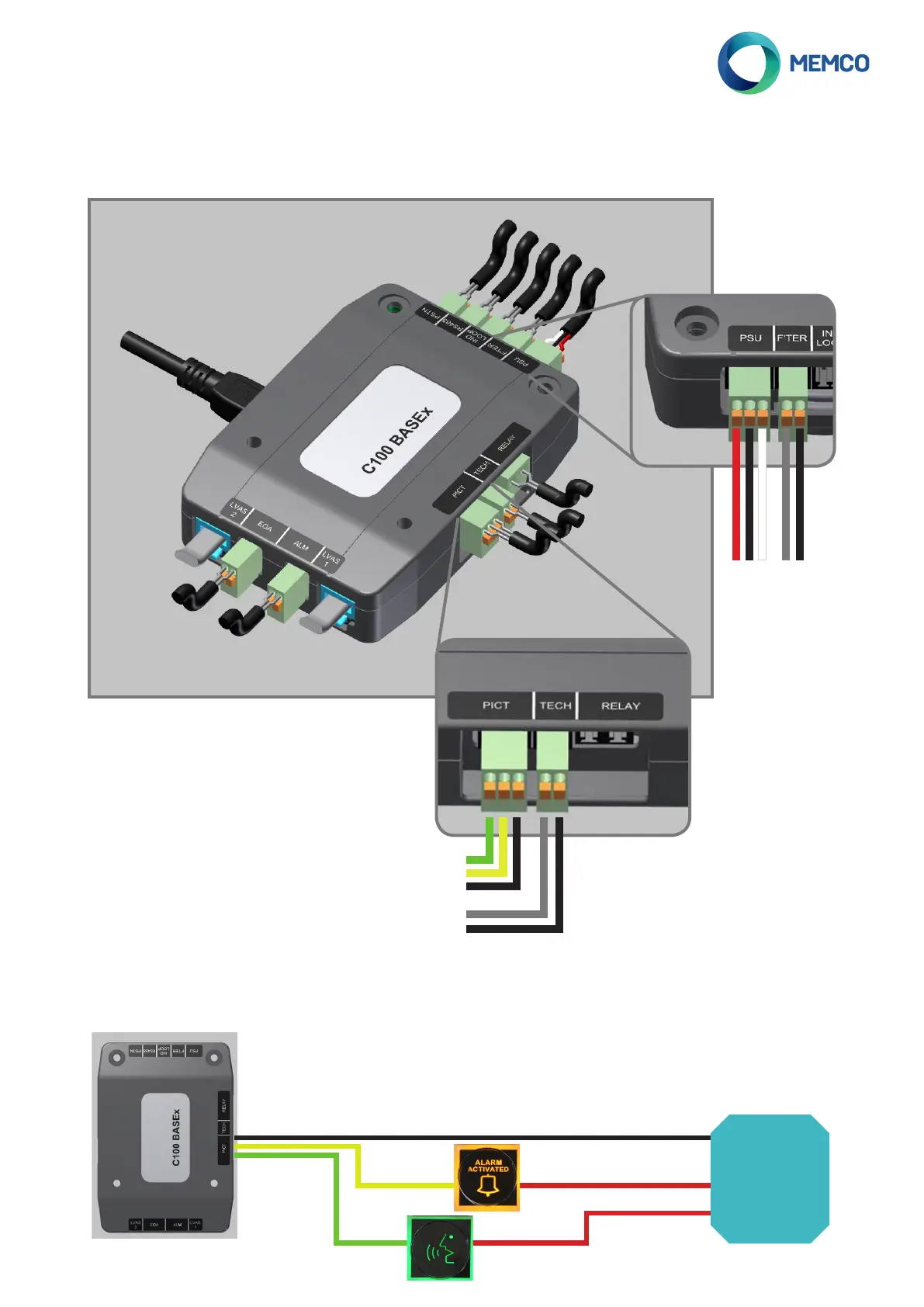

Vedere i dettagli di seguito di tutte le connessioni disponibili sull’unità base C100. Tutte le connessioni che hanno una
particolare polarità / richiedono connessioni speciche all’interno del connettore sono evidenziati con ingrandimenti.
Collegamento Pittogrammi esterne
Se i pittogrammi esterni sono alimentati da un alimentatore indipendente, il C100 può controllare il loro funzionamento.
Questi pittogrammi devono essere collegati come segue:
Alimentatore
esterno
Connessioni come per le connessioni
pittogrammi indicate sugli schemi di
cui sopra
OV
Tensione di alimentazione richiesta
Tensione di alimentazione richiesta
