Ligações à Unidade Principal
Linha de telefone (PSTN /GSM)
Série (RS485)
Sensor indutivo
Filtragem de alarme
10-30VDC PSU
Ferramenta de programação
do C100
Relé
Participação técnica
Pictogramas (0V)
* (Tensão de comutação MAX de 60VCC
ou 42.4VAC (pico) / 30 VCA (rms)
Fim do alarme
LVAS 2
LVAS 1
Botão de alarme
0V que deteta
automaticamente
N/A ou N/C)
Chamada atendida pictograma
Chamada efetuada pictograma
0V retorno à fonte de alimentação pictograma
5-24VDC Sinal
Retorno 0V isolado
Potência do sinal de entrada OK (0V = em suporte, 12V = na corrente)
0V
fonte de alimentação 10-30VDC
5-24VDC Sinal
Retorno 0V isolado
Por favor, consultar os detalhes abaixo de todas as ligações disponíveis nas unidades C100 BASE1 e BASE2. Todas as
ligações com uma polaridade especíca e que precisam de ligações especícas dentro do conector estão explicadas nas
secções ampliadas.

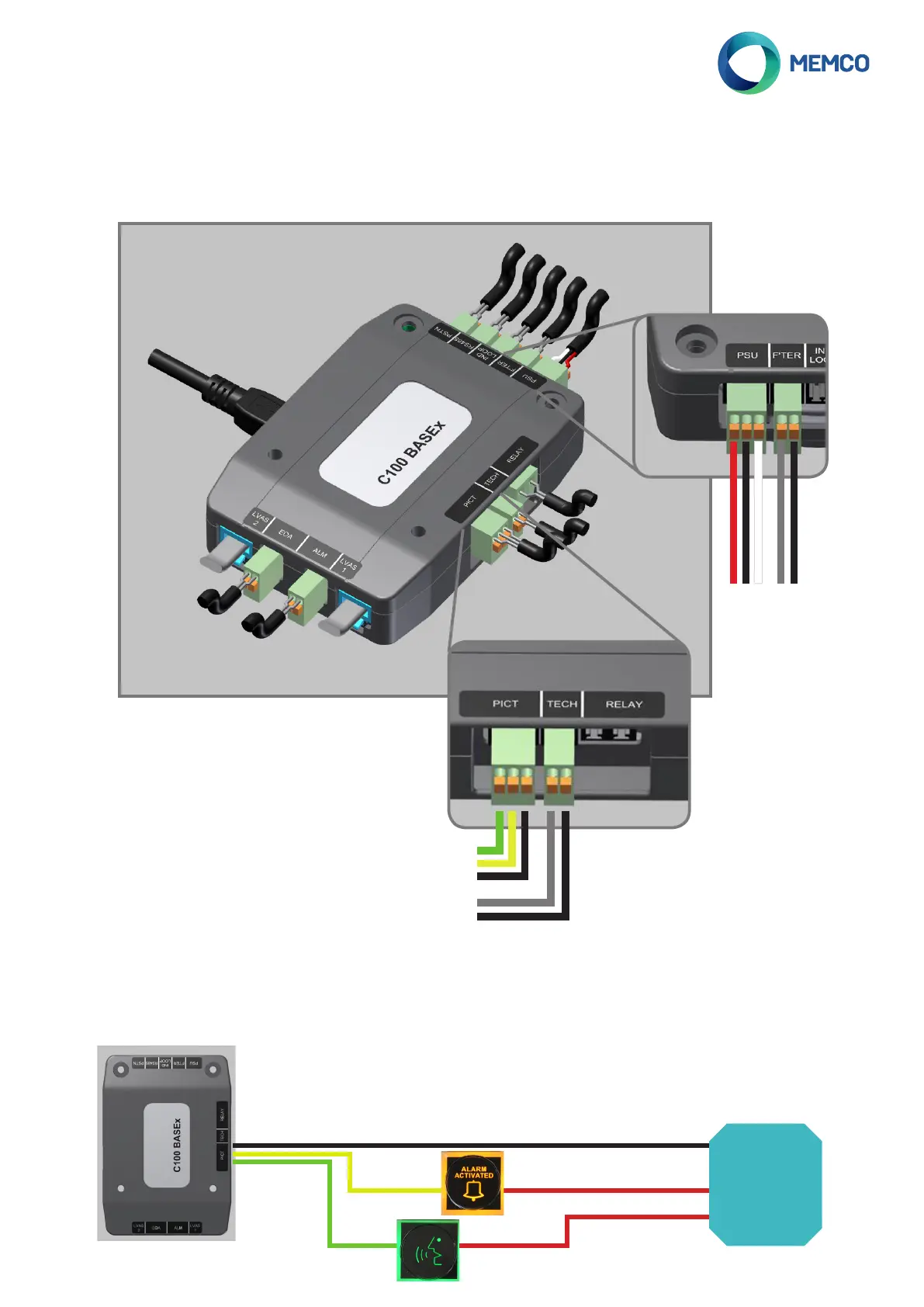

Ligar pictogramas externos
Enquanto os pictogramas externos forem alimentados por uma fonte de alimentação independente, o C100 pode
controlar o seu funcionamento. Estes pictogramas devem ser ligados conforme indicado abaixo:
PSU
externa
Conexões de acordo com os
pictogramas das ligações pictogramas
detalhadas nos diagramas acima.
Alimentação de tensão necessária
Alimentação de tensão necessária
OV
