Instalación (continuación)

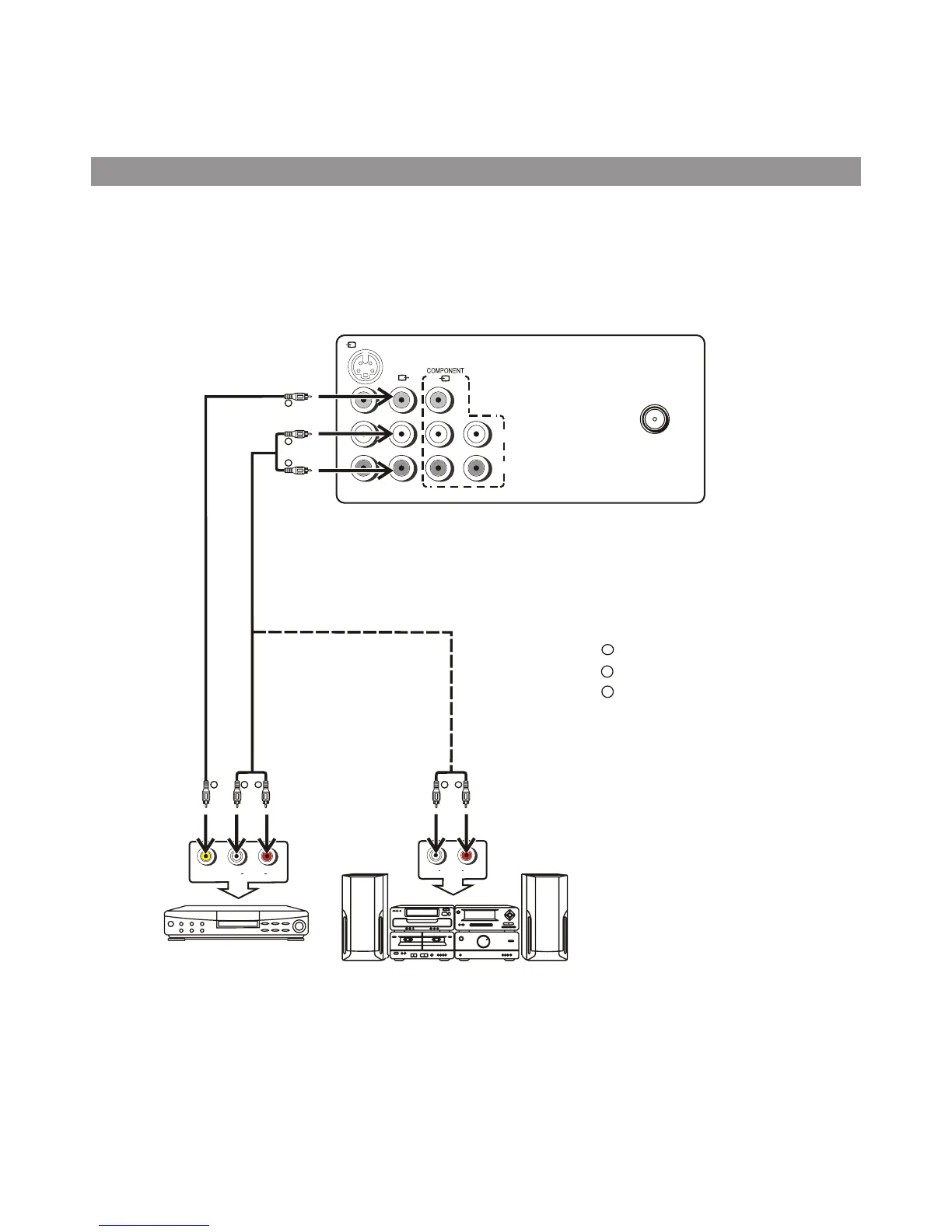

Conexión de salidas de AV
w
R
Y
: Amarillo (VÍDEO)
: Blanco (AUDIO L)
: Rojo (AUDIO R)
Puede conectar un sistema de audio a las salidas posteriores de AV del equipo de TV para disfrutar de un sonido
de alta calidad del sistema de audio, o conectar las salidas de AV al VCR para grabar el programa que desee.
Entrada de Vídeo
Entradas de Audio
VCR para grabación
Sistema de Audio
Salida de vídeo
Salidas de Audio
R
Y
w
R R
Y
w w
VIDEO IN
R
R
L
L
AUDIO IN
AUDIO IN
Entradas de Audio
S-VIDEO
VIDEO
L/MONO
R
VIDEO
L
AUDIO
R
AUDIO
(1)
RF
Y
C
b
C
r
L/MONO
R
AUDIO
