16
Capítulo 2 Instalación de su TV LCD
OUT
IN
A. Combinación de antena VHF/UHF
B. Antenas VHF y/o UHF separadas

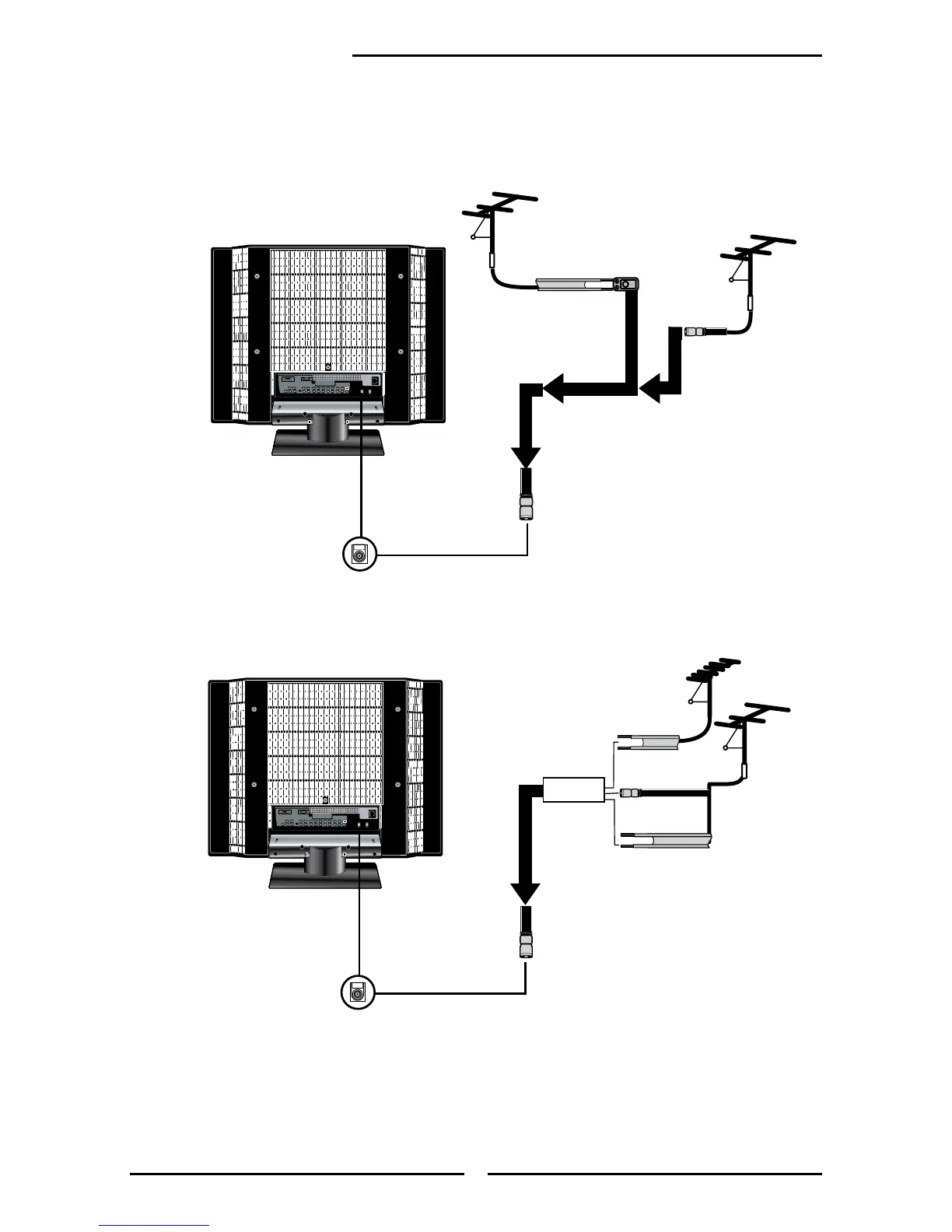

Use uno de los siguientes diagramas cuando conecte una antena externa.
A: Muestra cómo usar una antena externa de combinación VHF/UHF.
B: Muestra cómo usar una antena externa con VHF y/o UHF separados.
Par de cable
de 300 ohmios
Cable coaxial
de 75 ohmios
Antena
VHF/UHF
Antena
VHF/UHF
Adaptador 300/75 ohmios
(no suministrado)
Par de cable
de 300 ohmios
Par de cable
de 300 ohmios
Cable coaxial
de 75 ohmios
Antena
UHF
Antena
VHF
Combinador
(no suministrado)
