2. In der Konguration mit drei Applikatoren benden sich 2 Splitter. Sie ermöglichen die
Verwendung von drei Applikatoren gleichzeitig wie beispielsweise 2 Beinmanschetten und
den Bauch.
Im Fall 1. muss der „männliche“ Kupplung des Splitter an die Maschine und der „weibliche“
Zwillingsanschluss an die beiden Einzelanschlüsse der beiden Applikatoren angeschlossen
werden.
Im Fall 2. werden die beiden Splitter miteinander verbunden. Insbesondere wird der 1.
Splitter wie in Fall 1 mit der Maschine verbunden. Während der „männliche“ Kupplung des 2.
Splitter in einen der beiden Sitze des „weiblichen“ Kupplunges des 1. Verteilers eingesetzt
wird. Ein einzelner Stecker muss mit dem zweiten freien Sitz der „weiblichen“ Verbindung
des 1. Splitter verbunden werden. In jedem der beiden Sitze des „weiblichen“ Kupplung des
2. Splitter werden die verbleibenden zwei einzelverbinder angeschlossen.

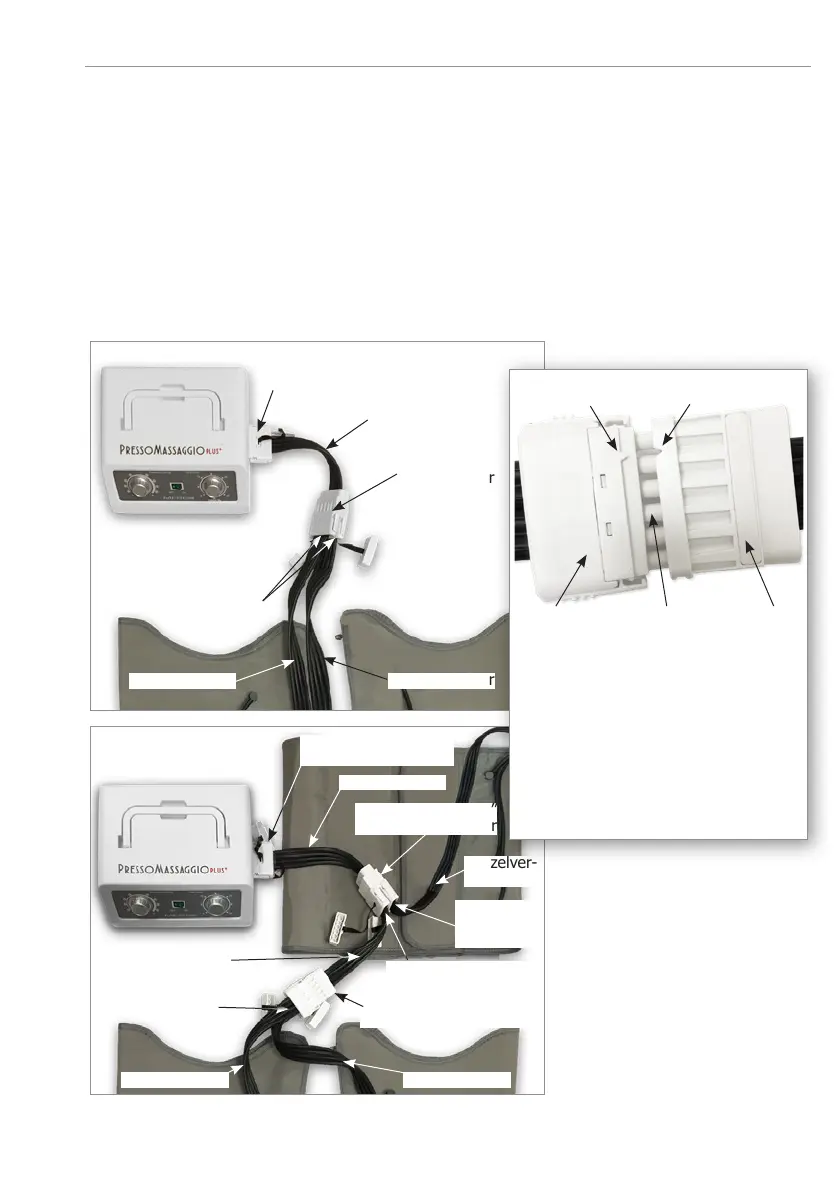

Kupplung “männlich”
von erster Splitter
Kupplung “männlich”
von zweiter Splitter
Erster Splitter
Zweiter Splitter
Kupplung “weiblich”
von erster Splitter
Kupplung “weiblich” von
zweiter erster Splitter
Einzelverbinder
Einzelverbinder
Einzelver-
binder
Kupplung
Einzelver-
binder
Kupplung von
Steckverbinder
FALL 2.
Kupplung “männlich”
von Splitter
Splitter
Kupplung “weiblich”
von Splitter
Einzelverbinder Einzelverbinder
Kupplung von
Steckverbinder
FALL 1.
WICHTIG:
Der „männliche“ Kupplung hat „Stifte“,
und ein „Führungsstift“ hat. Zu beiden
korrespondieren, auf der Kupplung
“weiblich”, spezielle Sitze.
Achten Sie daher genau auf die Rich-
tung, in der die Kupplung „männlich“und
„female“ miteinander verbunden sind,
da die „Stifte „ und „Führungsstift „ in
die entsprechenden Aufnahmen einge-
setzt werden müssen.
“Stifte” über Kupp-
lung „männlich“
“Führungsstift” über
Kupplung “männlich””
Kupplung
“männlich””
Kupplung
“weiblich”
Sitz von
“Führungsstift“
