Meta System BLE42 User Manual

1. CARATTERISTICHE TECNICHE
Alimentazione: ......................................................................................................................................12Vdc/24Vdc
Dimensioni: .........................................................................................................................................70 x 52 x 22 mm
Assorbimento: .................................................................................................................< 5 mAmp (a quadro OFF)
Frequenza radio (Bluetooth Low Energy): ................................................2,402 Ghz ÷ 2,480 GHz (<10mW)
Corrente max a 12V del blocco avviamento (C/NC): .........................................................................25 Amp
Corrente max a 24V del blocco avviamento (C/NC): .........................................................................10 Amp
Temperature di funzionamento: .......................................................................................................-30°C /+85°C
2. INGRESSI/USCITE
Alimentazione principale (+30 / GND)
Ingresso segnale positivo sottochiave (+15)
Ingresso/uscita per Pulsante/Led di Override
Uscite OUT1/OUT2/OUT3 programmabili: Attive a GND corrente max 500mA
ATTENZIONE: la CARD B9.5 presente all’interno della
confezione non è attiva, per attivarla è necessario
premere 5 volte il tasto. Per associare ulteriori card
è necessario utilizzare il programmatore PRG007 V3
ed il cavo programmazione 2010337600.
Per la selezione delle varie funzioni di prodotto utilizzare
esclusivamente il programmatore PRG007 V3 .
L’aggiornamento software del
programmatore PRG007
V3 e le informazioni relative alle funzioni programmabili
sono disponibili ON LINE sul sito www.metasystem.it
nell’AREA TECNICA/AREA VEICOLI.
CAVO PROGRAMMAZIONE BLE42
MetaSystem code: 2010337600
PROGRAMMATORE PRG007 V3
MetaSystem code: ABS15090
3. SET-UP PRODOTTO
CARD
B9.5
BLE42
Fig. 1
OUT1
OUT2
OUT3
NERO
PULSANTE/LED
ROSSO
RELE’ INTERNO PER
BLOCCO AVVIAMENTO
ARANCIONE
USCITE
PROGRAMMABILI
POSITIVO
BATTERIA (+30)
MASSA
POSITIVO
SOTTOCHIAVE
SET-UP DI FABBRICA
Out 1 = Set-Up Uscita Codi cata
Out 2 = Set-Up Dipendente da Card
Out 3 = Set-Up Uscita Clacson
Paragrafo 3
ATTIVAZIONE CARD

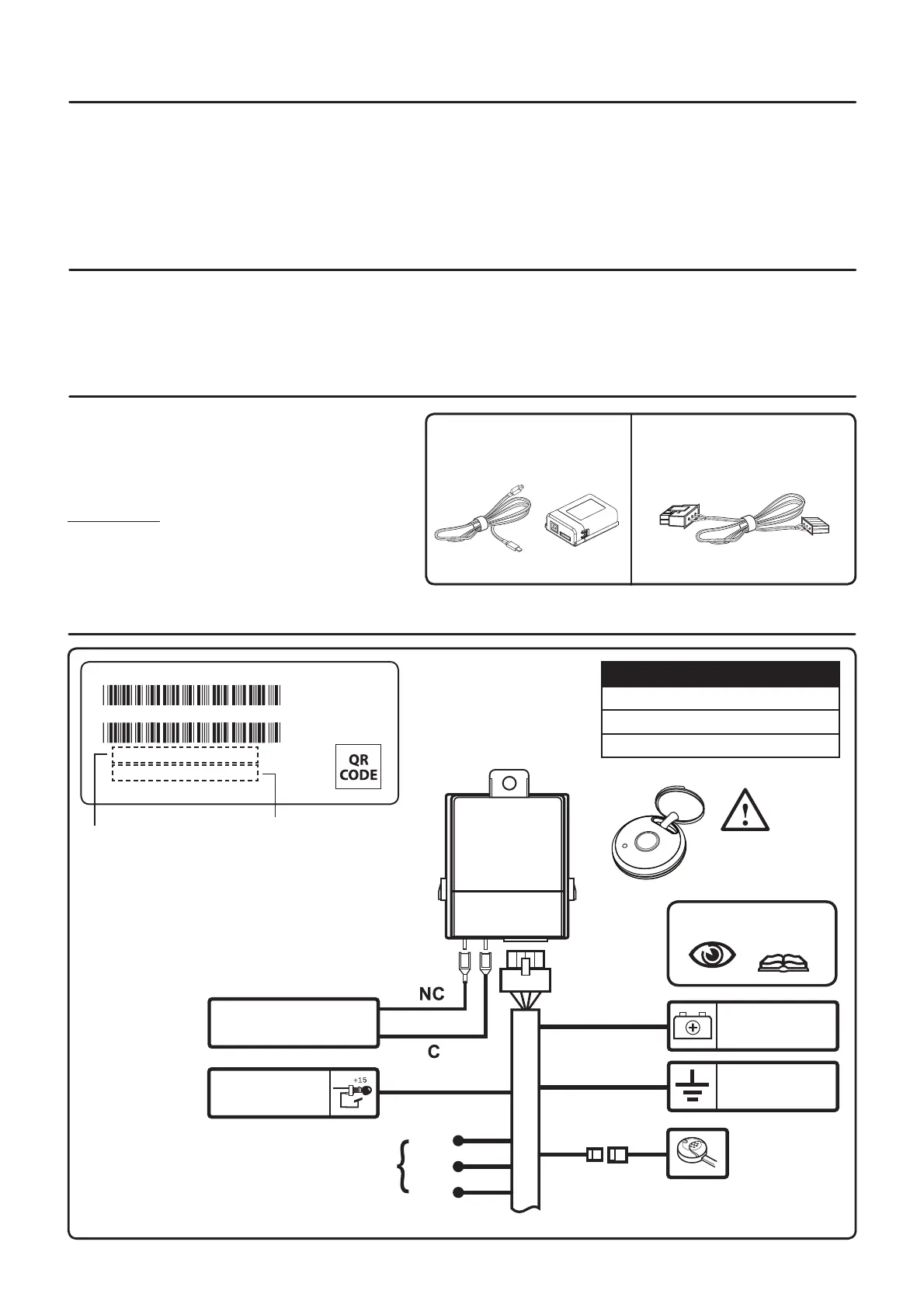

4. SCHEMA GENERALE
BLE42 Immobilizer
SN: 123456789012345678
MAC: B12345678901
Pin Code: 23456
PUK Code: 123456
Code: A6015941
MAC
ADDRESS
PIN CODE
DI FABBRICA
