9. RELE’ INTERNO DI AVVIAMENTO BLOCCO
Per il blocco avviamento è disponibile un relè interno al modulo BLE42 i cui contatti C e NC sono accessibili dall’esterno
tramite la connessione ai 2 Faston da 6,3 mm (Fig.7/8). La logica di attivazione del relè interno di blocco avviamento
prevede che i contatti del relè vengano aperti nel caso di accensione del quadro strumenti con modulo BLE42 inserito.

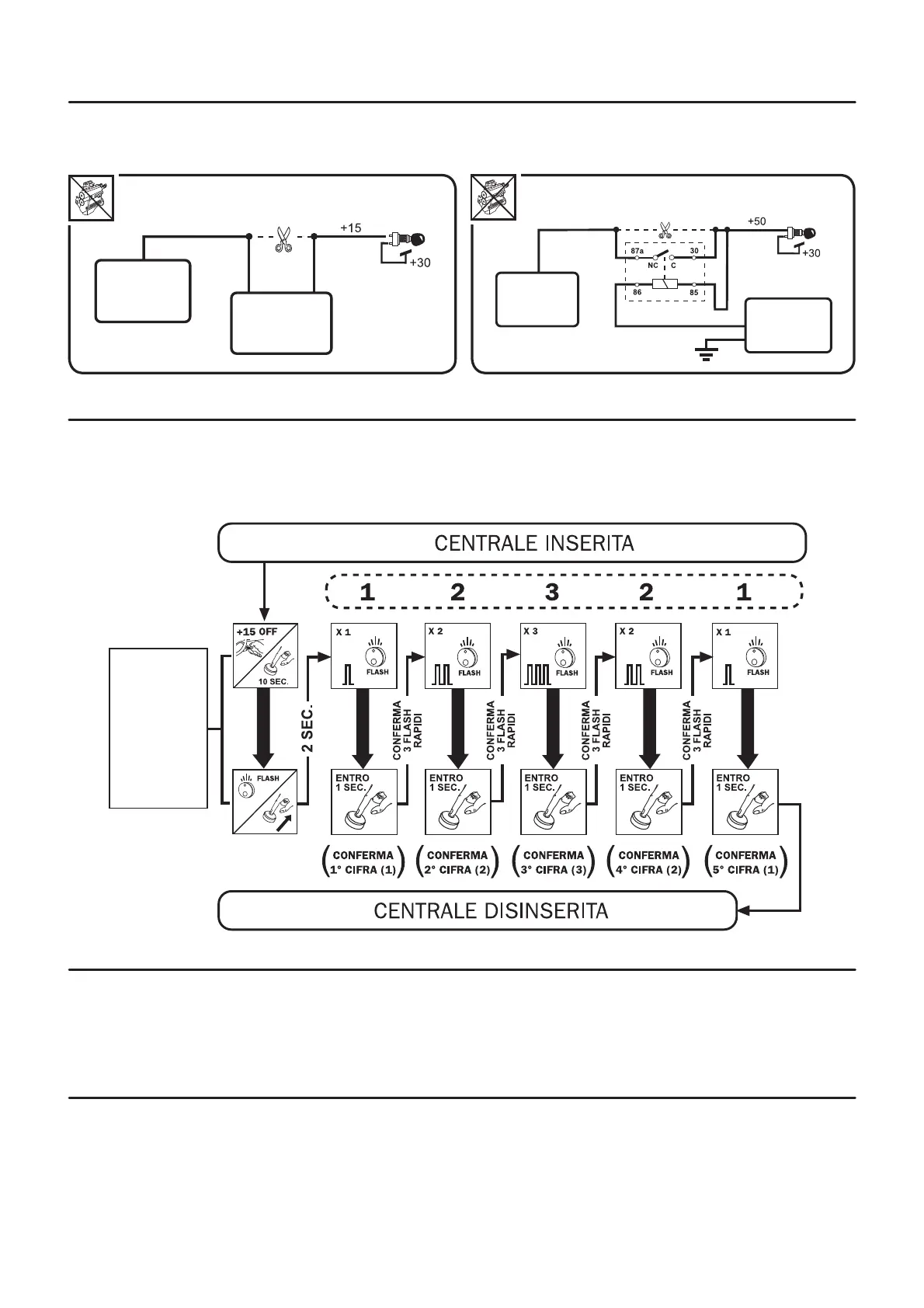

Fig.7 Fig.8
INIEZIONE
ELETTRONICA
POMPA
BENZINA
C
INSTALLARE UN RELE’
SUPPLEMENTARE
DA 30A
MOTORINO
DI
AVVIAMENTO
BLE42
BLE42
NC
C
NC
TAGLIARE FILO
ORIGINALE
TAGLIARE FILO
ORIGINALE
10.1 SISTEMA DI DISATTIVAZIONE D’EMERGENZA CON CODICE OVERRIDE
Nel caso si smarrisca la CARD o questa abbia la batteria scarica è possibile disattivare il modulo BLE42 tramite l’introdu-
zione di un codice di sblocco Override (Pin Code). Tramite il programmatore PRG007 è possibile selezionare se utilizzare
un codice a 3 o 5 cifre, le modalità di introduzione del codice sono descritte nel paragrafo che segue e nel caso di codice
a 3 cifre (Set-Up di fabbrica) il disinserimento avverrà dopo l’introduzione della 3 cifra. NB: Il prodotto disattivato tramite
Override rimane disattivo fino a che non lo si riattiva volontariamente.
Con quadro
strumenti OFF
tenere premuto
il pulsante
per 10 sec.
fino
all’accensione
del LED
poi rilasciare
il pulsante
e procedere
con la conferma
delle cifre.
10.2 RIATTIVAZIONE DELLA PROTEZIONE ALL’AVVIAMENTO
Per riattivare il sistema eseguire le seguenti operazioni:
• Con quadro strumenti OFF tenere premuto il pulsante per 3 sec fino alla accensione fissa del LED poi rilasciare il pulsante.
• Al rilascio del pulsante il LED lampeggia veloce quindi premere nuovamente il pulsante entro 3 sec. per confermare la
riattivazione.
• Il lampeggio lento del LED confermerà il ripristino della protezione all’avviamento.
11. PROGRAMMAZIONI DEL MODULO BLE42
Tramite il programmatore PRG007 è possibile eseguire una serie di Set-Up del modulo BLE42, di seguito riportiamo le
principali opzioni disponibili:
• Eseguire il Set-Up delle 3 uscite programmabili.
• Variare la portata radio del modulo per limitare l’area di ricezione dei dispositivi Bluetooth.
• Personalizzare il codice Override e scegliere se lo si vuole a 5 cifre o 3 cifre
• Aggiungere nuove Card (fino al massimo di 5) o Rimuovere le Card smarrite o non funzionanti.
• Variare il funzionamento della CARD da ID-TAG (riconoscimento automatico) a telecomando (trasmette solo alla pres-
sione del tasto).
5
