FRANÇAIS
34
d’accident si des pièces unitaires
sont saisies de manière incontrô-
lée par la lame de scie.
cRisque de happement !
Ne jamais couper des pièces com-
portant des cordes, des ficelles, des
bandes, des câbles ou des fils.
6.1 Dispositif d'aspiration
des copeaux / aspirateur
universel
ADanger !
L'inhalation de certaines sciures de
bois (hêtre, chêne et frêne, par ex.)
est cancérigène. Ne travaillez dans
des locaux clos qu'avec un disposi-
tif d'aspiration de copeaux adapté.
Le dispositif d'aspiration doit rem-
plir les conditions suivantes :
– Il doit être adapté au diamètre
des raccords d’aspiration (capot
de protection 38 mm ; caisson à
copeaux 35/44 mm) ;
– Débit d'air 460 m
3
/h ;
– Dépression au niveau du raccord
d'aspiration de la scie 530 Pa ;
– Vitesse de l'air au niveau du rac-
cord d'aspiration de la scie
20 m/s.
Les raccords d'aspiration des copeaux
se trouvent sur le carter de protection
de la lame de scie et sur le capot de
protection.
Respecter également les instructions
d'utilisation du dispositif d'aspiration des
copeaux !
Un fonctionnement sans dispositif d'as-
piration des copeaux est uniquement
possible en plein air.
6.2 Réglage de la hauteur de
coupe
ADanger !
Les éléments ou les objets se trou-
vant dans la plage de réglage
peuvent être saisis par la lame en
rotation ! La lame de scie doit être
immobile pour effectuer le réglage
de la hauteur de coupe !

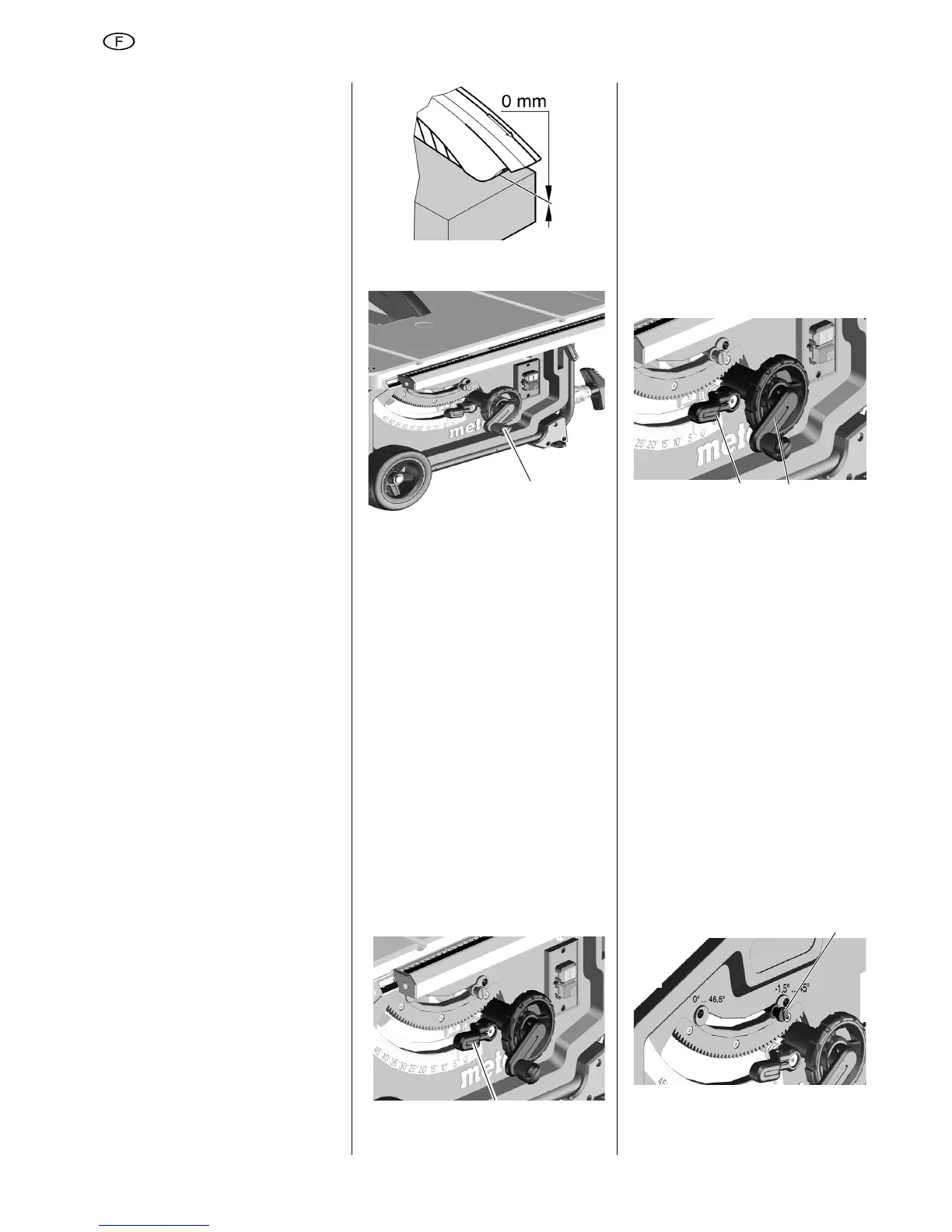

La hauteur de coupe de la lame de scie
doit être adaptée à la hauteur de la
pièce à usiner : le bord avant inférieur
du capot de protection doit reposer sur
la pièce à usiner.
Régler la hauteur de coupe en tour-
nant le volant (47).
3Remarque :
Pour compenser un jeu éventuel lors du
réglage de la hauteur de coupe, amener
toujours la lame de scie dans la position
souhaitée en passant par le bas.
6.3 Réglage de l'inclinaison
de la lame de scie
ADanger !
Les éléments ou les objets se trou-
vant dans la plage de réglage
peuvent être saisis par la lame en
rotation ! La lame de scie doit être
immobile pour effectuer le réglage
de l'inclinaison !
L'inclinaison de la lame de scie peut
être réglée entre -1,5° et 46,5°.
1. Desserrer le levier de blocage (48).
2. Régler l'inclinaison de la lame de
scie souhaitée.
3. Bloquer l'angle d'inclinaison réglé en
serrant le levier de blocage (48).
Volant pour réglage de la hauteur de
coupe
La hauteur de coupe peut être réglée en
tournant la manivelle (49).
Levier de blocage pour réglage de
l'angle d'inclinaison
En desserrant le levier de blocage (50),
la lame de scie peut être réglée entre -
1,5° et 46,5°.
Pour que l’angle d’inclinaison ne puisse
pas varier pendant le sciage, il doit à
nouveau être bloqué au moyen du levier
de blcage (50).
Levier de réglage de la butée d'incli-
naison
Le dispositif de réglage d'inclinaison est
pourvu d'une butée à 0° et à 45°. Pour
des coupes d'onglet spéciales (contre-
dépouille), l'angle d'inclinaison peut être
augmenté dans les deux sens de 1,5°.
Retirer la butée de limitation d'incli-
naison (51) et la positionner par l'in-
termédiaire du disque d'excentrique
droit = angle d'inclinaison de la lame
de scie réglable entre –1,5° et 45°.
Retirer la butée de limitation d'incli-
naison (51) et la positionner par l'in-
termédiaire du disque d'excentrique
gauche = angle d'inclinaison de la
lame de scie réglable entre 0° et
46,5°.
Interrupteur marche/arrêt
Arrêt = actionner l'interrupteur infé-
rieur (52).
