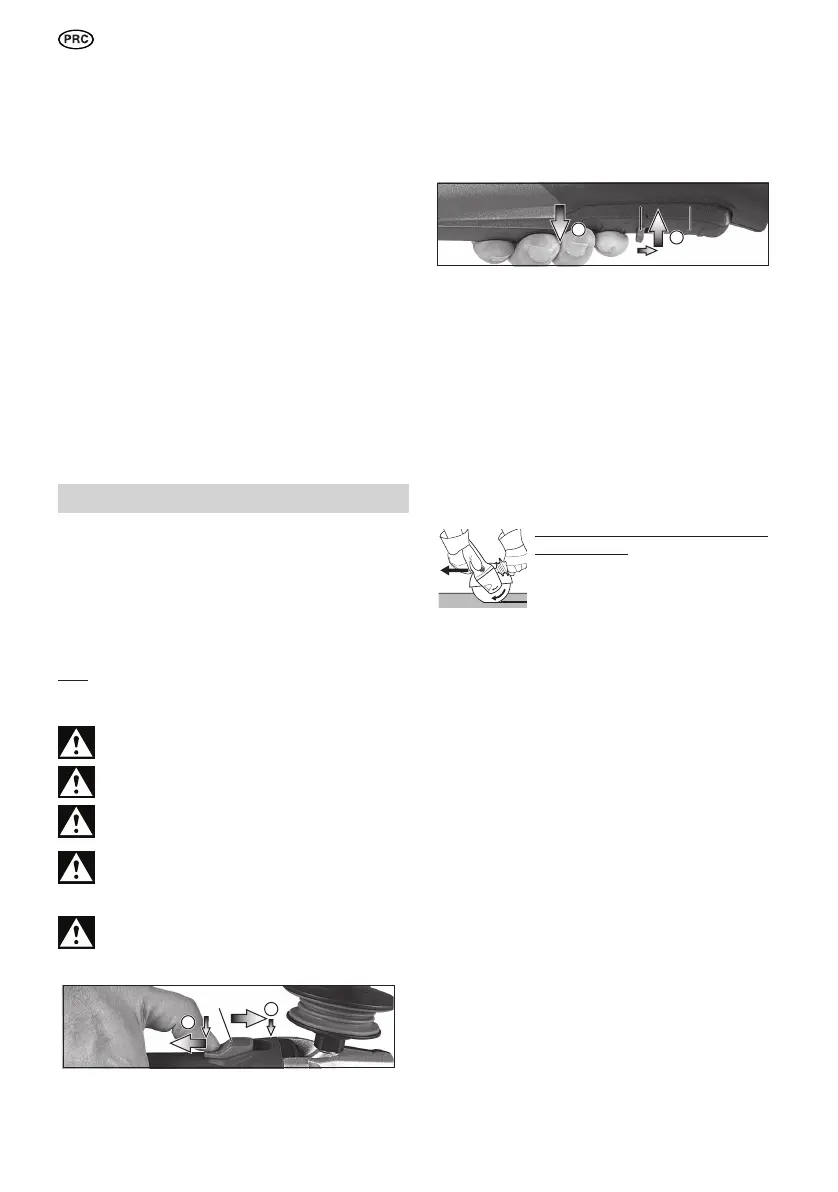

12
7.4 拧紧/松开双孔螺母（根据具体性能）
拧紧双孔螺母（13）：
双孔螺母的两侧是不同的。根据下列说明用螺丝将双
孔螺母紧固在主轴上：
请参见第2页图示B。
- X) 用于薄磨片：
双孔螺母（13）有棱的端面应朝上，以使薄磨片紧
紧固定。
Y） 用于厚磨片：
双孔螺母（13）有棱的端面应朝下，以使双孔螺母
紧固在主轴上。
Z) 仅限W 9-100：
双孔螺母凸缘部朝下和/或平面朝上。
- 锁定主轴。用双孔扳手（14）顺时针旋转双孔螺母
（13）的方式将其拧紧。
松开双孔螺母：
- 锁定主轴（请参见第7.1节）。用双孔扳手（14）
逆时针旋转双孔螺母（13）的方式将其松开。
8 使用
8.1 调整速度（根据性能）
在拇指旋轮上设置所建议的速度。(8)（小数= 低速；
大数 = 高速）
切割盘、粗砂轮、杯形砂轮和金刚石切割盘：高速
刷子：中速
打磨盘：低速到中速
注：我们建议使用我们的角向抛光机进行抛光作业。
8.2 接通和切断
必须双手操纵工具。
必须先接通工具，才能操纵附件移向工件。
避免无意启动:当主电源关闭或电源切断时，
必须同时切断该电动工具电源。
连续工作中，如工具脱手，它会仍然处于运
作状态。因此，双手必须始终握住辅助手柄，
站稳，专心工作。
防止工具旋转或卷入粉尘和碎片。切断工具
后，只有当电机完全停止后，才能将其放下。
带滑动开关的工具：
0
I
5
接通： 向前推动滑动开关。(5) 如需连续启动，请朝
下推动开关直至啮合。
切断：按住滑动开关（5）的后端，然后释放。
带浆式开关的电动工具
（带安全制动功能）：
0
I
8
89
接通：朝箭头方向滑动接通锁（10）并按下启动柄
（9）。
切断：释放触发开关。 (9)
8.3 操作方向
研磨和砂光操作：
将工具平稳地放于工作表面并来回移动使工件表面不
至于过热。
粗磨：将工具成30°-40°角放置以达到最佳加工效
果。
切割操作：
加工方向必须与砂盘旋转方向相反
（见图示）。否则，工具有反冲、失
控的危险。必须以适合加工材料的速
度平稳操纵工具。请勿歪斜、过度施
力或左右摇摆工具。
钢丝刷：
平稳地放下工具。
8.4 旋转齿轮箱
请参见第3页图示D。
- 断开电源。
- 拧下安装杆（15）的紧固螺丝（a）。卸下螺丝、
安装杆（连同其金属钣金件）并放在旁边。
- 拧下4个齿轮箱螺丝（b）。
注意！切勿拆下齿轮箱！
- 转动齿轮箱至所需位置，但不要将其拆下。
- 在所提供的螺纹上拧入4个齿轮箱螺丝（b）！拧紧
扭矩 = 3.0 Nm +/- 0.3 Nm。
- 滑动弹簧推动安装杆至侧面，重新插入安装杆（15）
（带金属钣金件），并使用紧固螺丝（a）将其固定。
拧紧扭矩 = 5.0 Nm +/- 0.5 Nm。检查安装杆是否能正
常工作：必须受到弹簧拉力。
IP4910_W 9-100_115_125_2Lan_09_140718.indd Sec1:12IP4910_W 9-100_115_125_2Lan_09_140718.indd Sec1:12 2014-7-18 10:27:362014-7-18 10:27:36
