MHZ MINI - Blind Installation; Bracket Mounting Details

ACHTUNG: Träger möglichst nahe am Bedienelement montieren.
ATTENTION : fixer les supports le plus près possible de la manoeuvre.
CAUTION: Attach the brackets as close as to the control element as possible.
7 cm
max. 80 cm
Jalousienmontage Fixation store vénitiens Blind installation
maxi. 80 cm
0 - 100 cm 2
100,1 - 180 cm 3
180,1 - 260 cm 4
260,1 - 270 cm 5
Anzahl Träger für Modell 09-6191
Nombre de supports pour modèles 09-6191
Number of brackets for models 09-6191
0 - 100 cm 2
100,1 - 180 cm 3
180,1 - 250 cm 4
Anzahl Träger für Modell 09-8111, 09-8112
Nombre de supports pour mod. 09-8111, 09-8112
Number of brackets for mod.
. 09-8111, 09-8112
0 - 100 cm 4
100,1 - 180 cm 5
180,1 - 250 cm 6
Anzahl Träger für Modelle 09-1091,
09-1191, 09-4491, 09-1291
Nombre de supports pour modèles 09-1091,
09-1191, 09-4491, 09-1291
Number of brackets for models 09-1091,
09-1191, 09-4491, 09-1291
Breite
lageur
width
Breite
lageur
width
Breite
lageur
width
3.
4.
3.
4.
max. 80
Technische Änderungen vorbehalten, Ausgabe 08.2021
Sous réserve de modications techniques, édition 08.2021
Subject to technical changes, Edition 08.2021
2
HORIZONTAL-JALOUSIE MINI
I
Stores vénitiens MINI
I
Venetians blinds MINI
bei 35 mm Lamellen
pour les lamelles de 35 mm
for 35 mm slats
1.
2.
50 mm
2.

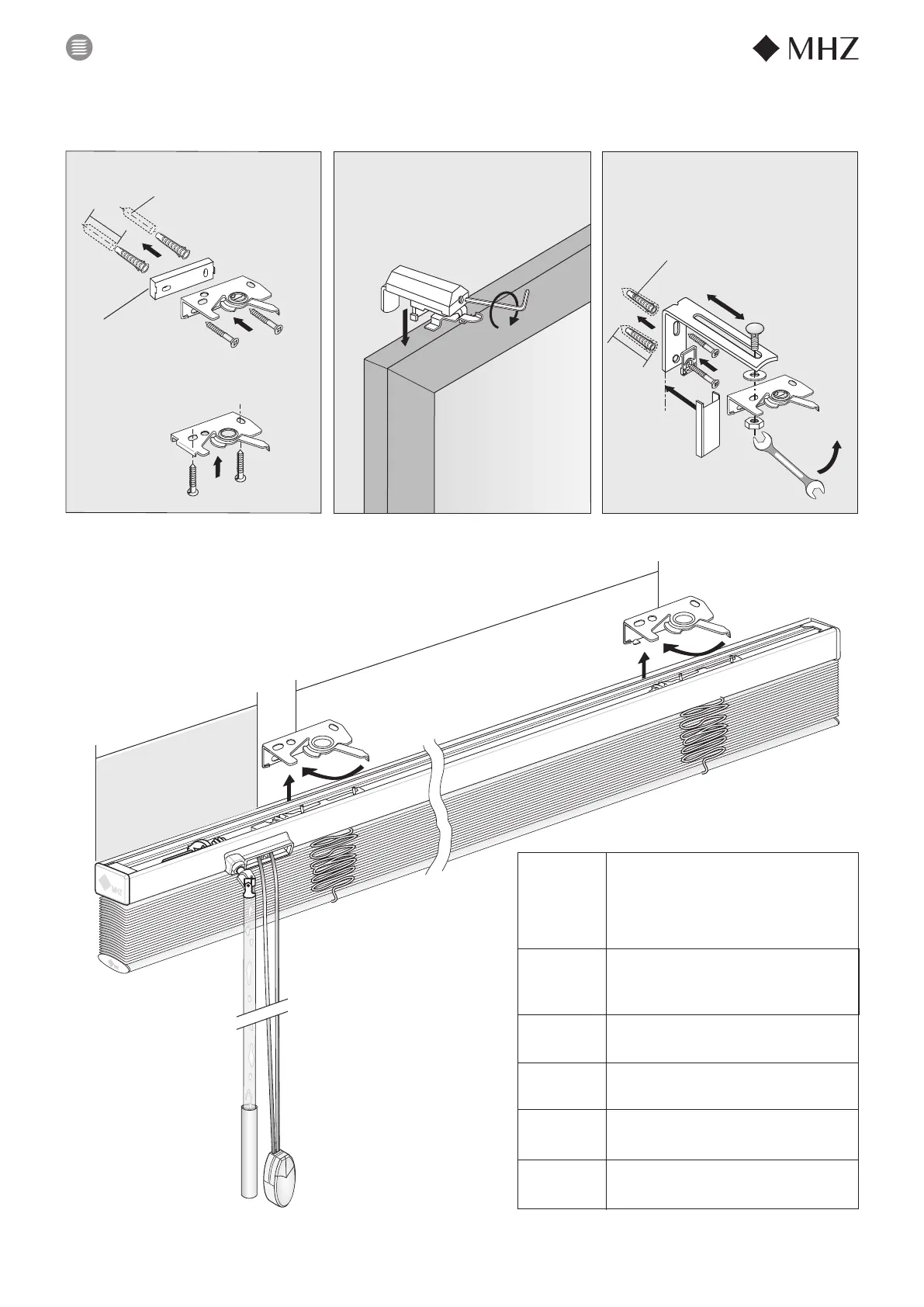

Trägermontage Supports de fixation Bracket mounting
ACHTUNG: Keine Trägermontage
im Getriebebereich
ATTENTION : pas de support
dans la zone du mécanisme
CAUTION: Do not mount the
bracket in the gearbox area.
max. 80 cm
*
1.
2.
2.
Click
50 mm
Klemmträger
support pince
Clamp bracket
Wandträger
support mural
Wall bracket
Wand
mur Wall
Decke plafond Ceiling
Bohrung ø 6 mm
perçage ø 6 mm
Drill hole ø 6 mm
1.
Bohrung ø 6 mm
perçage ø 6 mm
Drill hole ø 6 mm
