Aligner le centre du trou de l' assemblage de la pale du ventilateur avec
l'arbre du moteur et l'installer sur l'arbre, puis installer la poignée de
l'assemblage des pales du ventilateur dans l'arbre du moteur. Tourner la
poignée dans le sens contraire des aiguilles d'une montre pour fixer
l'assemblage de la pale du ventilateur sur l'arbre du moteur.

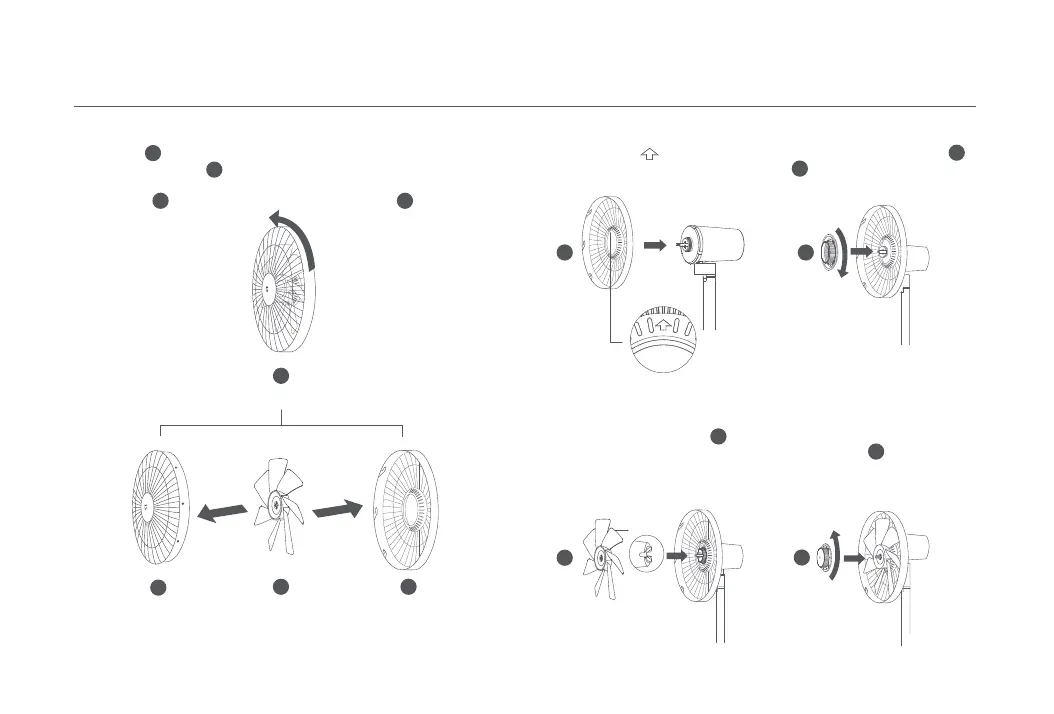

Démonter l' assemblage du ventilateur comme l'indiquent les figures
ci-dessous: ①Tourner la grille avant dans le sens contraire des aiguilles
d'une montre jusqu'à ce que les grilles soient correctement desserrées. ②
Puis retirer la grille avant de la grille arrière et sortir l' assemblage de
la pale du ventilateur.
Se rassurer que « » est orienté vers le haut lors de l'installation de la
grille arrière dans le moteur, puis tourner la poignée de la grille arrière
dans le sens des aiguilles d'une montre pour serrer la grille arrière au
moteur.
13
6
12
5
2
13
6
12
5
Étape 3: Installer la grille arrière
33
Instructions d'installation
Étape 2: ouvrir l'assemblage du ventilateur
①
②
Assemblage du ventilateur
la grille avant
assemblage des
pales du ventilateur
grille arrière
Étape 4: Installer l'assemblage de la pale du
ventilateur
2
11
11
12
12
13
13
