Richten Sie das Mielloch der Ventilatorflügelbaugruppe auf die
Motorwelle aus und installieren Sie sie auf der Welle, dann montieren Sie
den Knopf der Ventilatorflügelbaugruppe auf der Motorwelle. Den Knopf
gegen den Uhrzeigersinn drehen, um die Ventilatorflügelbaugruppe an der
Motorwelle zu befestigen.
Achten Sie darauf, dass „ “ nachoben zeigt, wenn Sie das hintere
Gier auf den Motor montieren, und drehen Sie den Knopf des hinteren
Giers im Uhrzeigersinn, um das hintere Gier am Motor zu befestigen.

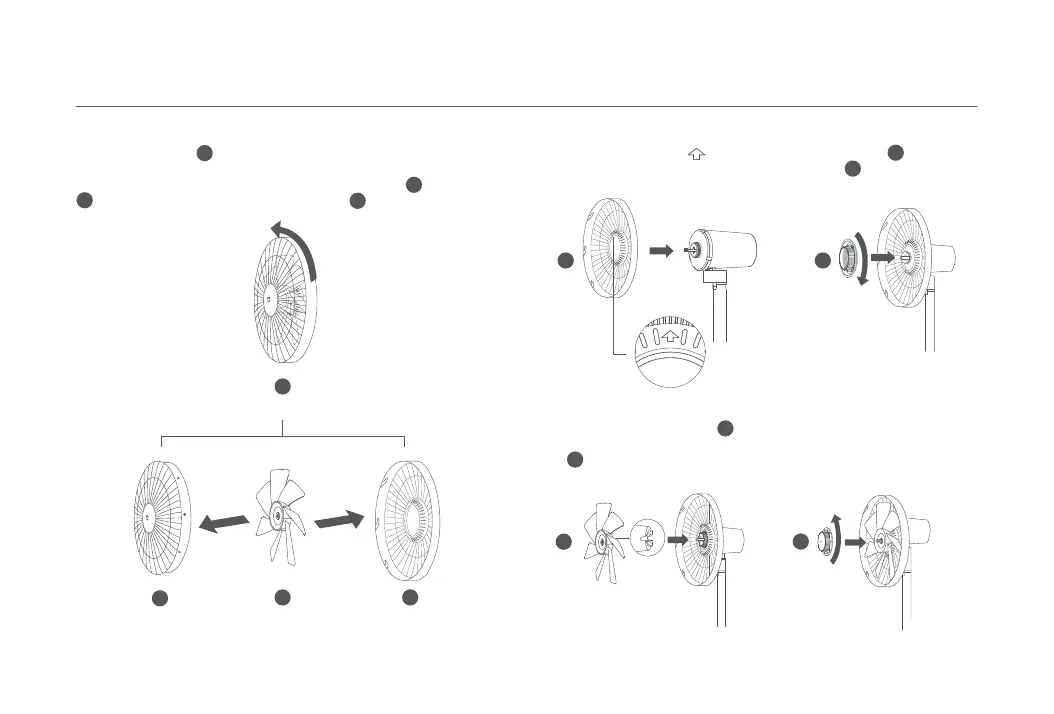

Demontieren Sie die Ventilatorbaugruppe wie in den Abbildungen
unten dargestellt: Drehen Sie das Frontgier gegen den Uhrzeigersinn,
bis die Gier richtig gelöst sind. Nehmen Sie dann das Frontgier
vom hinteren Gier ab und nehmen Sie die Ventilatorflügelbau-
gruppe heraus.
13
6
12
5
2
13
6
12
5
Schri 3: Installieren des hinteren Giers
43
Installationsanleitung
Schri 2: Öffnen Sie die Ventialtorbaugruppe
①
①
②
②
Ventilatorbaugruppe
Frontgier
Ventilatorflügel-Ba-
ugruppe
hinteres Gier
Schri 4: Installieren der Ventilatorflügelbaugruppe
