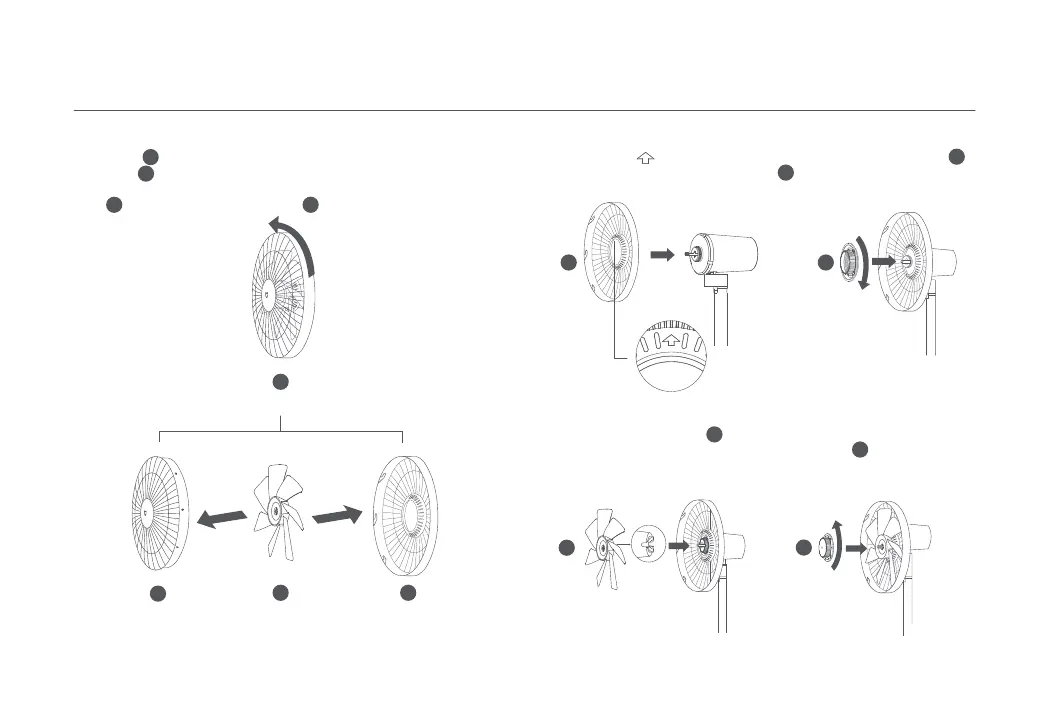

Smontare il gruppo ventilatore come mostrato nelle figure seguenti:
Ruotare la griglia anteriore in senso antiorario fino a quando le griglie
non sono allentate correamente. Quindi rimuovere la griglia anteriore
dalla griglia posteriore ed estrarre il gruppo del ventilatore.
Allineare il foro centrale del gruppo della pala del ventilatore con l'albero
del motore e installarlo sull'albero, quindi installare la manopola di
montaggio di montaggio della pala del ventilatore sull'albero del motore.
Ruotare la manopola in senso antiorario per fissare il gruppo della pala del
ventilatore all'albero del motore.
Accertarsi che “ ” sia rivolto verso l'alto durante l'installazione della
griglia posteriore sul motore e ruotare la manopola della griglia
posteriore in senso orario per serrare la griglia posteriore al motore.
13
6
12
5
2
13
6
12
5
Passaggio 3: installare la griglia posteriore
53
Istruzioni di installazione
Passaggio 2: aprire il gruppo ventilatore
①
①
②
②
Gruppo ventilatore
griglia anteriore
gruppo pale ventilatore
griglia posteriore
Passaggio 4: installare il gruppo pala del ventilatore
2
11
11
12
12
13
13
