12 PRO SERIES DL155/DL154/D L153/D L152 / DL151 Quick Start Guide 13
PRO SERIES DL155/DL154/DL153/DL152/DL151 Controls
(EN)
Controls
(ES)
Controles
(9) (11) (13) (14)(12)
(8)(7)
(10)
(1)
(2) (3) (4) (5) (6)
Applies to all DL15X models

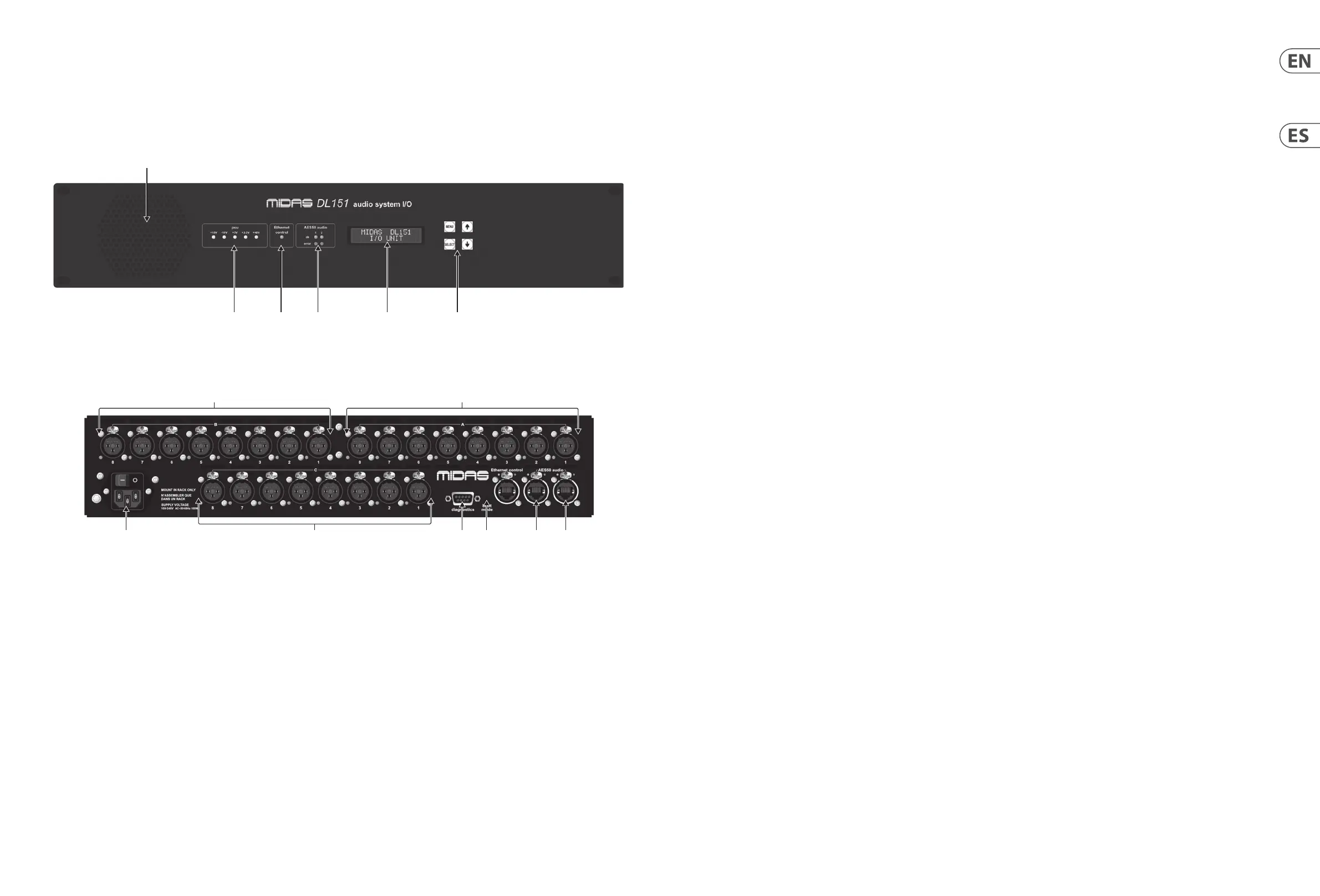

FRONT PANEL
(1) Ventilation Grill
(2) PSU Status Indication - Power supply status
LEDs for each power rail
(3) Ethernet Control Status - Green status LED for
the Ethernet control port
(4) AES50 Status Indication - Green ‘OK’ and red
‘ERROR’ status LEDs for the AES50 ports
(5) LCD - 2 x 16 character blue backlit liquid
crystal display
(6) Conguration Control - ‘Menu’, ‘Select’,
‘Up’ and ‘Down’ buttons for conguring
menu items
REAR PANEL
(7) I/O Card ‘A’ - 8-channel I/O card position
(8) I/O Card ‘B’ - 8-channel I/O card position
(9) Mains Power Inlet - IEC inlet with integral
mains switch
(10) I/O Card ‘C’ - 8-channel I/O card position
(11) Diagnostics port - 9W ‘D’ connector for
diagnostics use
(12) Activate Boot Mode
(13) AES50 Ports - 2 x rugged Neutrik ‘Ethercon’
connectors with integral status LEDs
(14) Ethernet Control Port - 1 x rugged Neutrik
‘Ethercon’ connector with integral status LEDs
PANEL FRONTAL
(1) Rejilla de ventilación
(2) Indicación de estado de la fuente de
alimentación: LED de estado de la fuente de
alimentación para cada riel de alimentación
(3) Estado de control de Ethernet: LED de estado
verde para el puerto de control de Ethernet
(4) Indicación de estado AES50: LED de
estado verde ‘OK’ y rojo ‘ERROR’ para los
puertos AES50
(5) LCD: pantalla de cristal líquido azul
retroiluminada de 2 x 16 caracteres
(6) Control de conguración: botones ‘Menú’,
‘Seleccionar’, ‘Arriba’ y ‘Abajo’ para congurar
los elementos del menú
PANEL TRASERO
(7) Tarjeta de E/S ‘A’: posición de la tarjeta de E/S
de 8 canales
(8) Tarjeta de E / S ‘B’: posición de la tarjeta de E/S
de 8 canales
(9) Entrada de alimentación de red: entrada IEC
con interruptor de red integrado
(10) Tarjeta de E/S ‘C’: posición de la tarjeta de E/S
de 8 canales
(11) Puerto de diagnóstico: conector ‘D’ de 9 W
para uso de diagnóstico
(12) Activar el modo de arranque
(13) Puertos AES50: 2 conectores robustos Neutrik
‘Ethercon’ con LED de estado integrados
(14) Puerto de control Ethernet: 1 conector
resistente Neutrik ‘Ethercon’ con LED de
estado integrados
