MONTAŻ URZĄDZENIA WEWNĘTRZNEGO
1. montaż Płyty montażowej

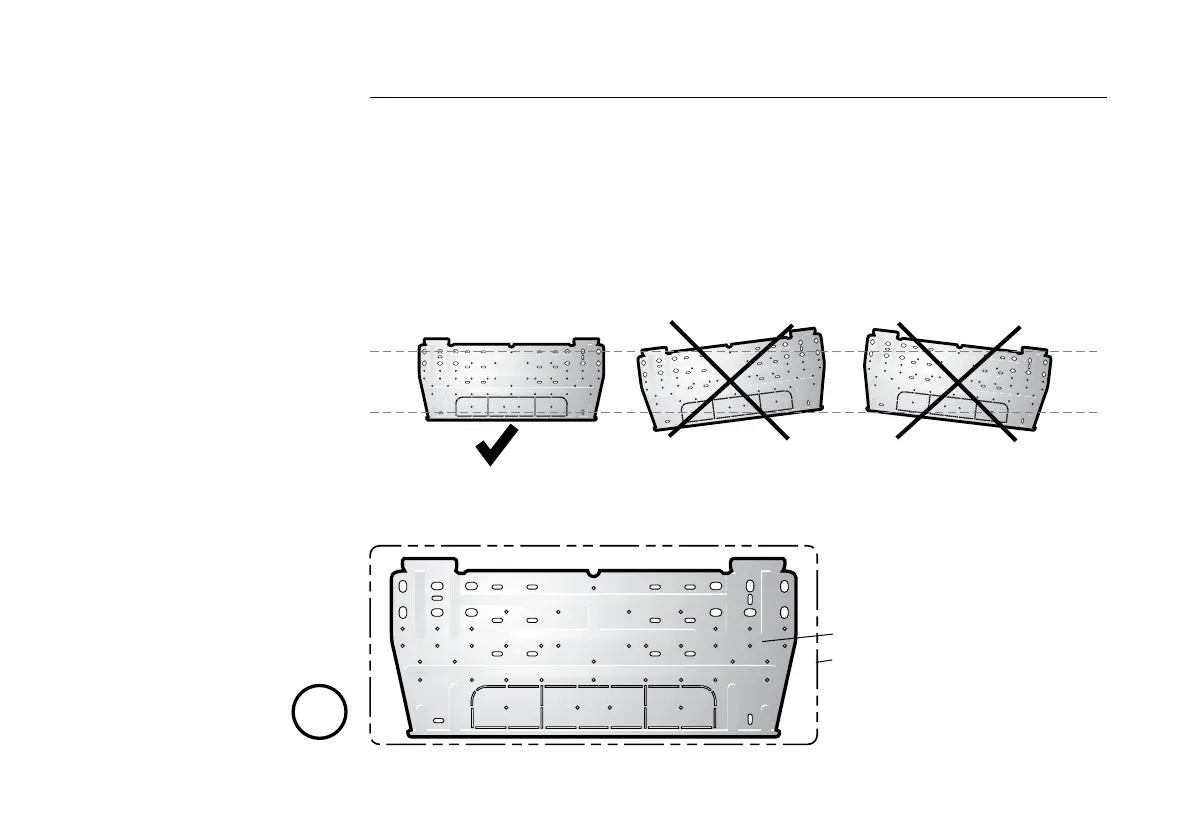

· Płytę montażową przymocować poziomo do płaskiej powierzchni na ścianie i pozostawić wokół niej wystarczający odstęp.
· Jeżeli ściana zbudowana jest z betonu, cegieł itp., to należy wywiercić w niej cztery otwory o średnicy 6 mm. W odpowiednie śruby włożyć klamry
montażowe.
· Przymocować płytę montażową do ściany za pomocą 4 śrub.
· W celu zaznaczenia otworów i ustawienia płyty montażowej zawsze stosować poziomicę.
· Po przyśrubowaniu płyty montażowej sprawdzić przy pomocy poziomicy, czy jest rzeczywiście przymocowana poziomo.
Uwaga:
Wiercenie otworów i montaż płyty powinny odbywać się
zgodnie ze strukturą ściany i według punktów mocowania
płyty montażowej.
12 cm lub więcej
od sufitu
12 cm lub więcej
od ściany
12 cm lub więcej
od ściany
Otwór na rurę przyłączową
ok Ø 65 mm
Płyta montażowa
Profil obudowy urządzenia
wewnętrznego
