08
DE
Muffenrohr
Stopper
Schraube

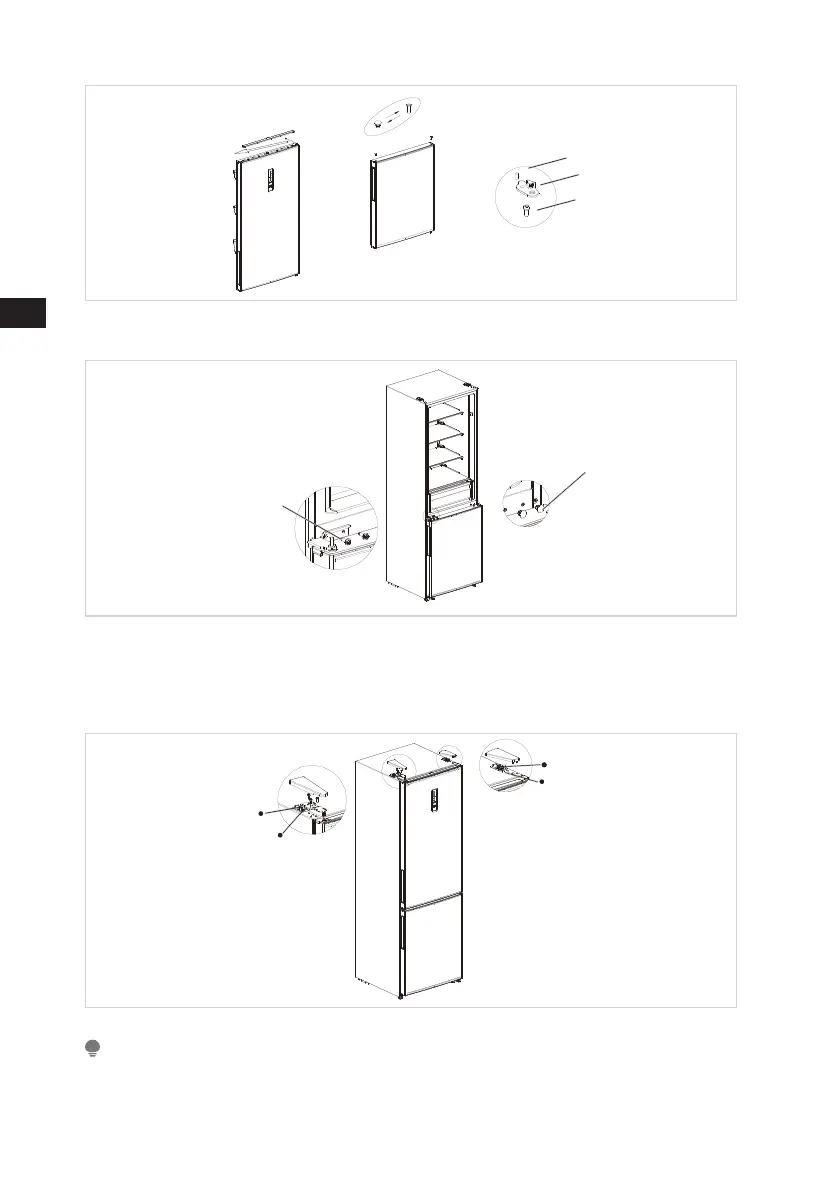

6. Setzen Sie die Gefrierschranktür auf das untere Scharnier, montieren Sie das
mittlere Scharnier, bringen Sie die Schrauben und die Schraubenlochkappen an.
Lochkappe
Schraube
Mittleres Scharnier
7. Setzen Sie das Türgehäuse des Kühlfachs auf das mittlere Scharnier. Montieren
Sie dann das obere Scharnier auf der anderen Seite des Kühlschranks,
schließen Sie die Klemmen 1, 2 für die Signalkabel an der Seite des oberen
Scharniers und die Klemmen 3, 4 auf der anderen Seite an und decken Sie die
Scharnierabdeckung und die Lochkappe ab.
4
2
3
1
ACHTUNG
Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konguration ist
vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.
