08
DE
Selbstverriegelung
der linken Tür
Stützblock
Rechte Zierabdeckung
Muenrohr
Lochkappe
Türanschlag
Selbstverriegelung
der rechten Tür

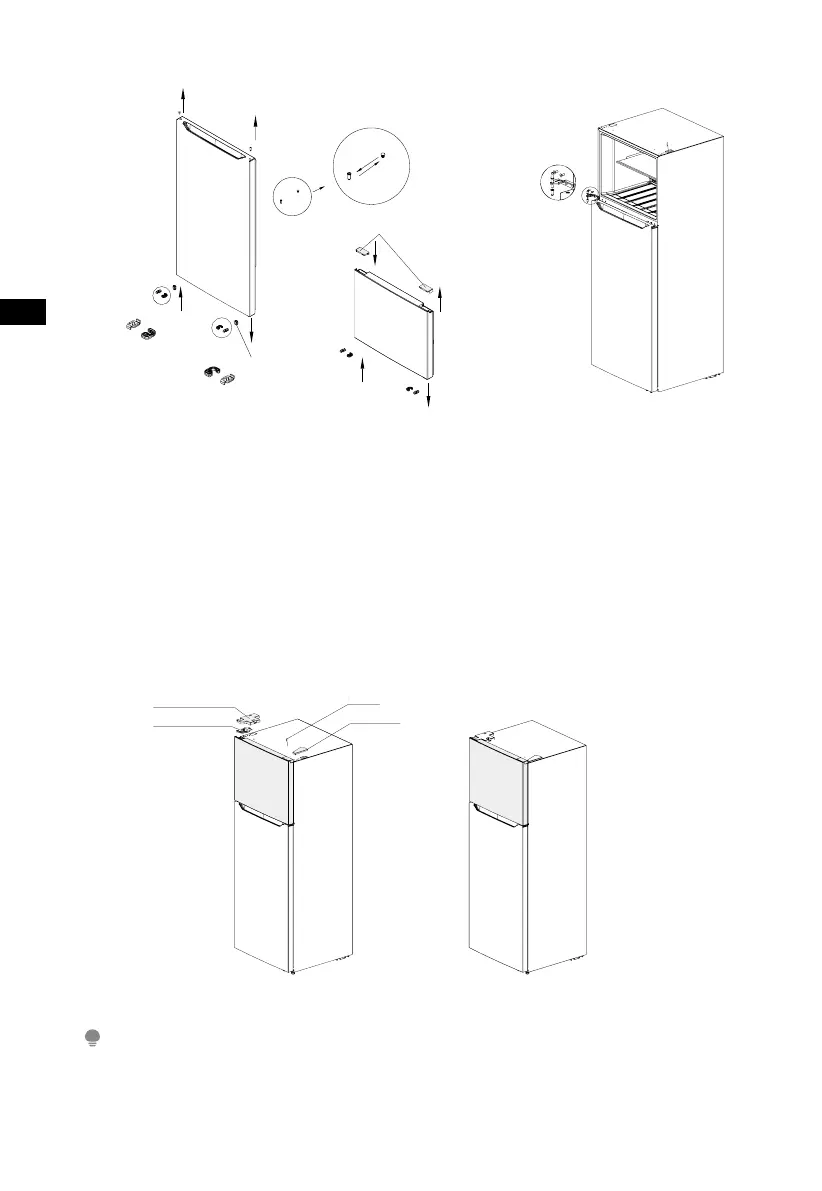

6. Montieren Sie die Kühlschranktür auf das untere Scharnier, das
mittlere Scharnier auf der linken Seite des Kühlschranks, ziehen Sie die
Schrauben fest und setzen Sie die Wellenhülse gut ein. Setzen Sie den
Steckstift in das Loch am mittleren Träger am anderen Ende ein.
7. Montieren Sie die Tür des Gefrierfachs am mittleren Scharnier, nehmen Sie das
linke obere Scharnier und die Abdeckung für das linke obere Scharnier aus dem
Zubehörbeutel, montieren Sie das linke Scharnier und ziehen Sie die Schrauben
an, montieren Sie die Abdeckung für das linke obere Scharnier und ziehen Sie
die Schraube an, montieren Sie den rechten Sensor in der originalen linken
Lochabdeckung, und befestigen Sie dann die Lochabdeckung am rechten
Kasten.
8. Nach Abschluss der Montage.
Cover for the
left upper hinge
Left upper hinge
Hole cover
Sensor
Abdeckung für das
linke obere Scharnier
Linkes oberes Scharnier
Sensor
Lochabdeckung
ACHTUNG
Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom
tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.
