6
Installation
Outillage nécessaire
- tournevis Phillips moyen ; ruban à mesurer ou règle ; couteau ou ciseaux ;
- Scie (facultative, pour réduire l'adaptateur de fenêtre en cas de fenêtres étroites)

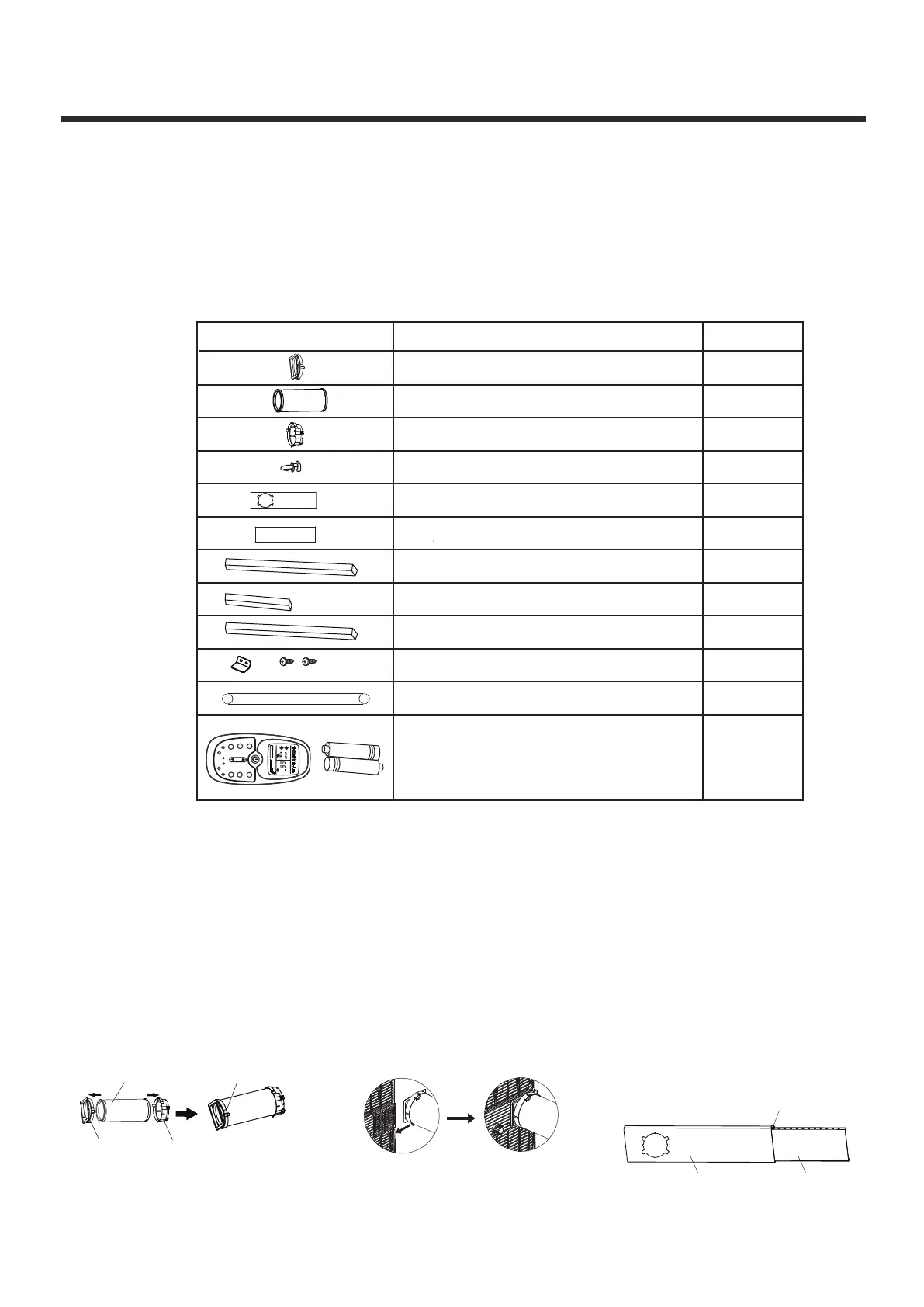

Accessoires
L'ensemble d'installation pour fenêtre est adapté aux fenêtres de 67,5 à 123 cm (26,5-48 po)
et peut être raccourci pour les petites fenêtres.
Kit d'installation fenêtre
Enfoncez le tuyau d'échappement
dans l'adaptateur de battant
coulissant et dans l'adaptateur de
l'appareil ; utilisez les boucles
élastiques des adaptateurs pour
serrer le tuyau.
Poussez le tuyau
d'échappement dans
l'ouverture de sortie
d'air de l'appareil en
respectant la direction
de la flèche.
Étape 1 : Préparation de
l'assemblage du tuyau
d'évacuation
Étape 2 : Installez
l'assemblage de
tuyau d'évacuation
à l'appareil
Étape 3 : Préparation du
battant coulissant réglable
1. En fonction de la taille de
votre fenêtre, ajustez la
taille du battant coulissant
de la fenêtre.
2. Si la longueur de la fenêtre
nécessite deux battants
coulissants, utilisez le
boulon pour fixer les
battants coulissants de la
fenêtre une fois qu'ils sont
ajustés à la bonne longueur.
Battant coulissant
de fenêtre A
Battant coulissant
de fenêtre B
Boulon
Pièce
Désignation
1 pièces
1 pièces
1 pièces
1 pièces
1 pièces
1 pièces
1 pièces
2 pièces
2 pièces
1 ensemble
1 ensemble
Adaptateur de l'appareil
Adaptateur pour battant coulissant de fenêtre
Battant coulissant de fenêtre A
Battant coulissant de fenêtre B
Tuyau d'évacuation
Boulon
Joint en mousse A (adhésif)
Joint en mousse B (adhésif)
Joint en mousse C (non adhésif)
Support de sécurité et 2 vis
Tuyau de drainage
Quantité
Télécommande et piles (uniquement
pour les modèles avec télécommande)
MODE
SLEEP
LED
CLOCK
CANCEL
TIMER
FAN
RESET
LOCK
CLOCK
C
ON
OFF
SET T
EMP.
FANSPEED
AUTO
F
SWING
TURBO
FOL LOW ME
Adaptateur
de l'appareil
Adaptateur pour
battant coulissant
de fenêtre
Tuyau d'évacuation
Assemblage du
tuyau d'évacuation
