17

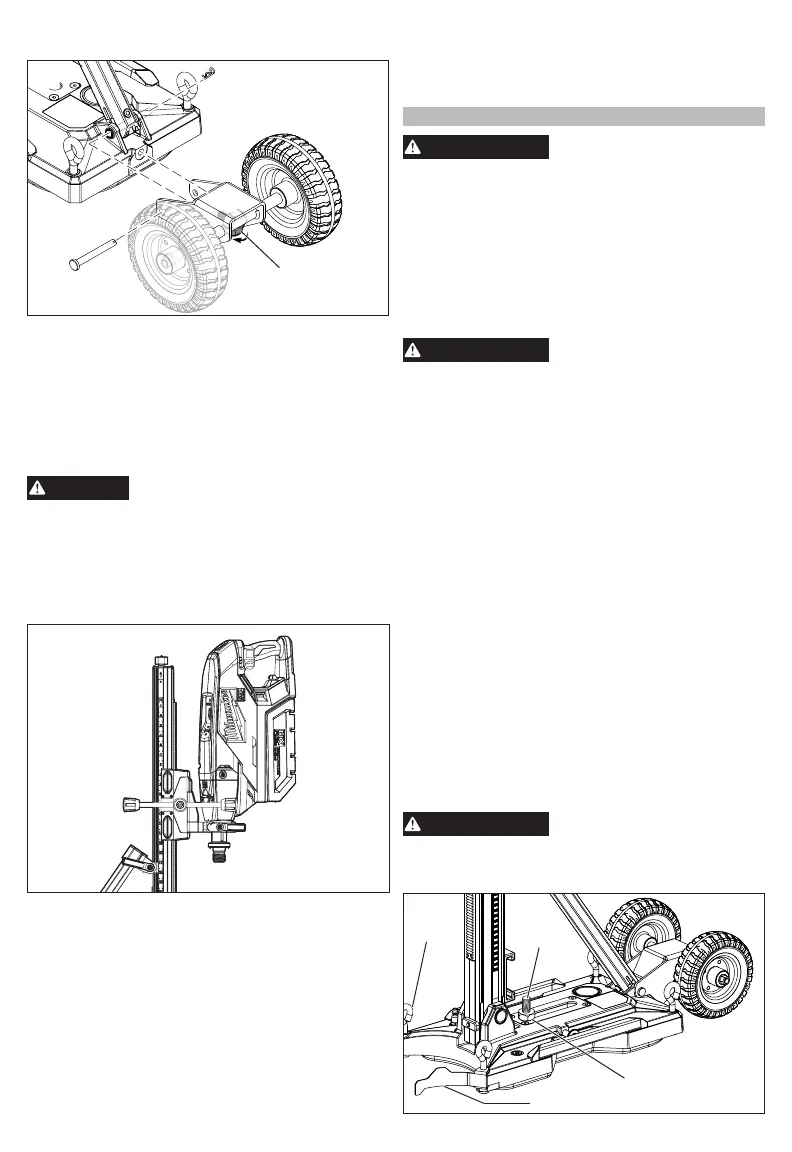

Ensamblado para sujetar la rueda
(Opcional)
La perilla
enroscada
1. Coloque la base en el piso hacia arriba.
2. Alinee los oricios en la base de la rueda con la
parte trasera del soporte, como se muestra.
3. Inserte el perno por los oricios que conectan el
ensamblado de la rueda a la base e inserte el
pasador por el oricio en el extremo del perno.
4. Apriete a mano la perilla enroscada en el extremo
posterior del ensamblado de la rueda.
Montar la perforadora de cilindros al soporte
Para reducir el riesgo de lesiones,
desenchufe siempre la herramien-
ta o quite la batería antes de instalar el taladro.
Utilice una perforadora de cilindros MILWAUKEE MX
FUEL™ con este soporte.
1. Para montar la perforadora, aoje la empuñadura
de la placa de montaje.
2. Coloque la perforadora de cilindros, con el eje
hacia abajo, en la placa para montar.
3. Apriete con la mano la empuñadora de la placa
para montar. Si la perforadora de cilindros evita
que la empuñadura de la placa para montar gire
completamente, jale la empuñadura, gire de
vuelta, empuje, apriete y repita.
4. Después de montar la perforadora de cilindros,
asegúrese de que el transportador esté rígido con-
tra el mástil. Un transportador ojo puede permitir
que la perforadora o la broca esté tambaleante
durante la perforación. Contonee la perforadora
de adelante hacia atrás y de lado a lado. Si se
mueve, apriete la placa para montar. Si la perfo-
radora sigue sintiéndose oja, consulte el “Ajuste
del ensamblado del transportador” en la sección
de Mantenimiento para obtener más información.
5. Para retirar la perforadora, aoje la empuñadura
de la placa para montar y aleje la perforadora
del soporte.
OPERACION
Con el n de minimizar el
riesgo de lesiones, siempre
utilice la protección de ojos adecuada indicada
para cumplir con lo dispuesto en la norma ANSI
Z87.1.
Al momento de realizar trabajos en situaciones
donde haya presencia de polvo, utilice la protec-
ción respiratoria adecuada o utilice una solución
de extracción de polvo que cumpla con los req-
uisitos de la OSHA.
Métodos para jar el equipo a la
supercie de trabajo
Para reducir el riesgo de
lesión, siempre je el soporte
a la supercie de trabajo para ayudar a prevenir
lesiones personales y proteger el soporte. No se
valga del peso del soporte, del perno de jación
por sí solo ni del peso corporal sobre el soporte
para jarlo durante su uso. Un soporte mal jado
podría girar durante la perforación y posiblemente
provocar una lesión. NUNCA intente usar el peso
corporal para mantener el soporte en su lugar.
Nunca dependa únicamente del soporte de apun-
talamiento para jar.
Siempre asegúrese de que el soporte esté montado
rígidamente con un anclaje expansor o sistema de
vacío.
Cualquier movimiento o vibración acortará la dura-
ción de la broca de perforación. Si se mueve la per-
foradora o la broca, apriete el sistema para montar.
Si la perforadora o la broca siguen moviéndose,
consulte el “Ajuste del ensamblado del transportador”
en la sección de Mantenimiento para obtener más
información.
Algunos materiales de construcción contienen re-
fuerzos de acero. Las brocas de la perforadora de
cilindros de MILWAUKEE pueden cortar el acero
incrustado, pero no se recomiendan para perforar
placas de acero sólido.
Uso de anclaje expansor
Para la perforación vertical (pared) u horizontal (piso)
Al perforar muros o cielos
rasos, proteja a las personas
y el área de trabajo del otro lado de la caída de
escombros/núcleos. La broca puede extenderse
por el oricio o el centro puede caer del otro lado.
Indicador del centro
Pernos
de ojo
Anclaje
Arandela y tuerca
