Minox MD 7x42 C Instructions

8

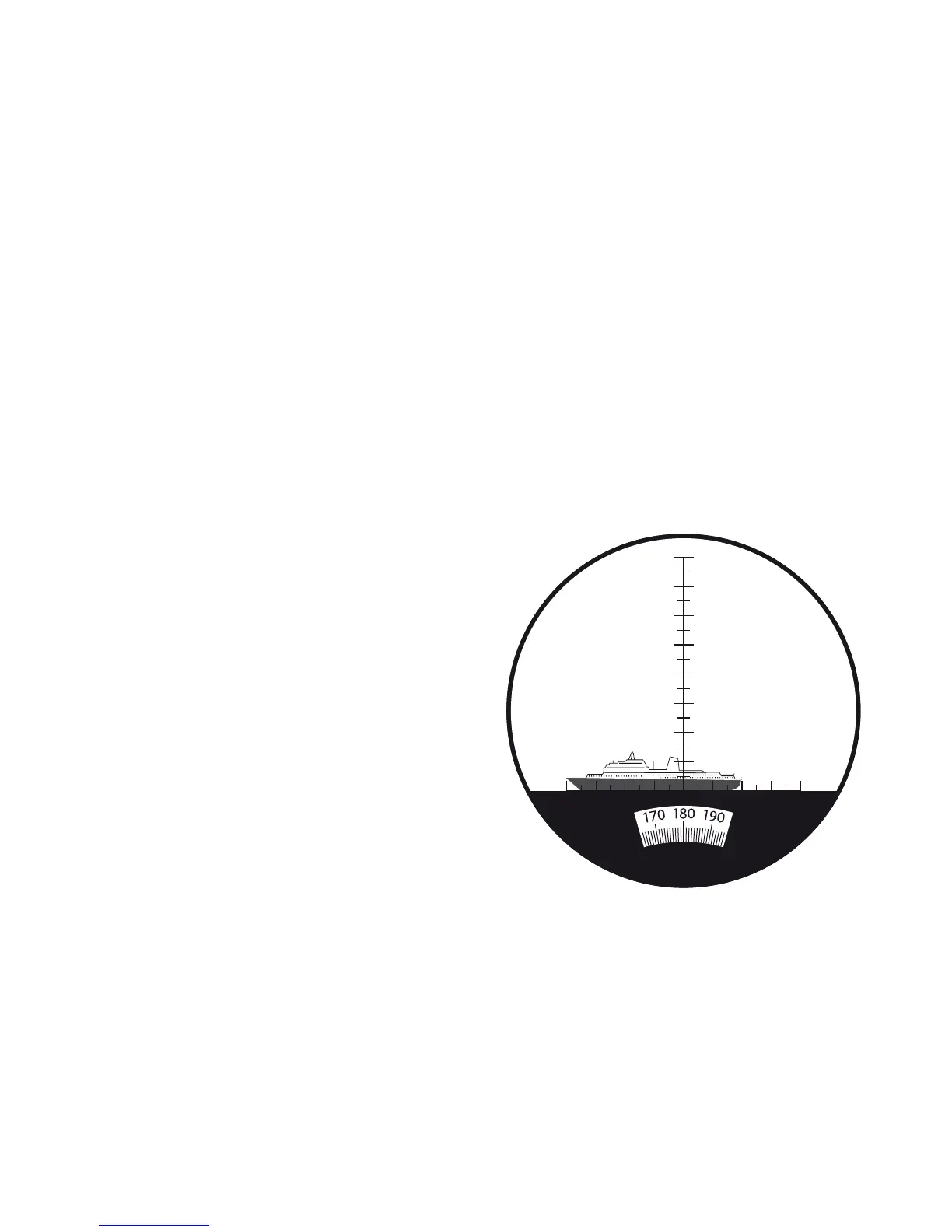

Messen des Azimut (Horizontal-
winkel) mit dem horizontalen Ska-
lenwert auf der Strichplatte
Der Azimut entspricht der horizontalen Ab-
weichung von Norden. In der Abbildung wird
der Azimut des Objekts mit 60 MIL (40+20)
einfach und direkt mit dem horizontal ange-
ordneten Skalenwert festgelegt (siehe Mes-
sung des Elevationswinkels).
Bestimmung der Höhe oder Länge ei-
nes Zielobjekts, wenn die Entfernung
bekannt ist
Auf Basis der Messung des Elevationswinkels
oder Azimuts lässt sich die Höhe bzw. Länge
des Zielobjekts mit folgender einfacher For-
mel wie folgt bestimmen:
Höhe d. Zielobjekts (m) =
Entf. (km) x Elevationswinkel
bzw.
Länge d. Zielobjekts (m) =
Entf. (km) x Azimut
40 4020 2010 1030 30
60
80
40
20

Minox MD 7x42 C Specifications

General

Exit pupil	6 mm
Eye relief	18 mm
Prism type	Roof
Field of view	113.4 - 1000 m
Magnification	7 x
Twilight factor	17.2
Objective diameter	42 mm
Apparent field of view	6.5 °
Operating temperature (T-T)	-20 - 50 °C
Waterproof	Yes
Waterproof up to	5 m

Weight and Dimensions

Depth	143 mm
Width	61 mm
Height	65 mm
Weight	370 g
