Minox MD 7x42 C Instructions

7
Ablesen des Elevationswinkels
(Höhen winkel) mit dem vertikalen
Skalenwert auf der Strichplatte
Der Elevationswinkel misst den Winkel zwi-
schen der horizontal verlaufenden Null-Linie,
beginnend vom Ausgangspunkt des Beobach-
ters hin zum beobachteten Objekt, und der
Höhe eines individuell bestimmten Punktes

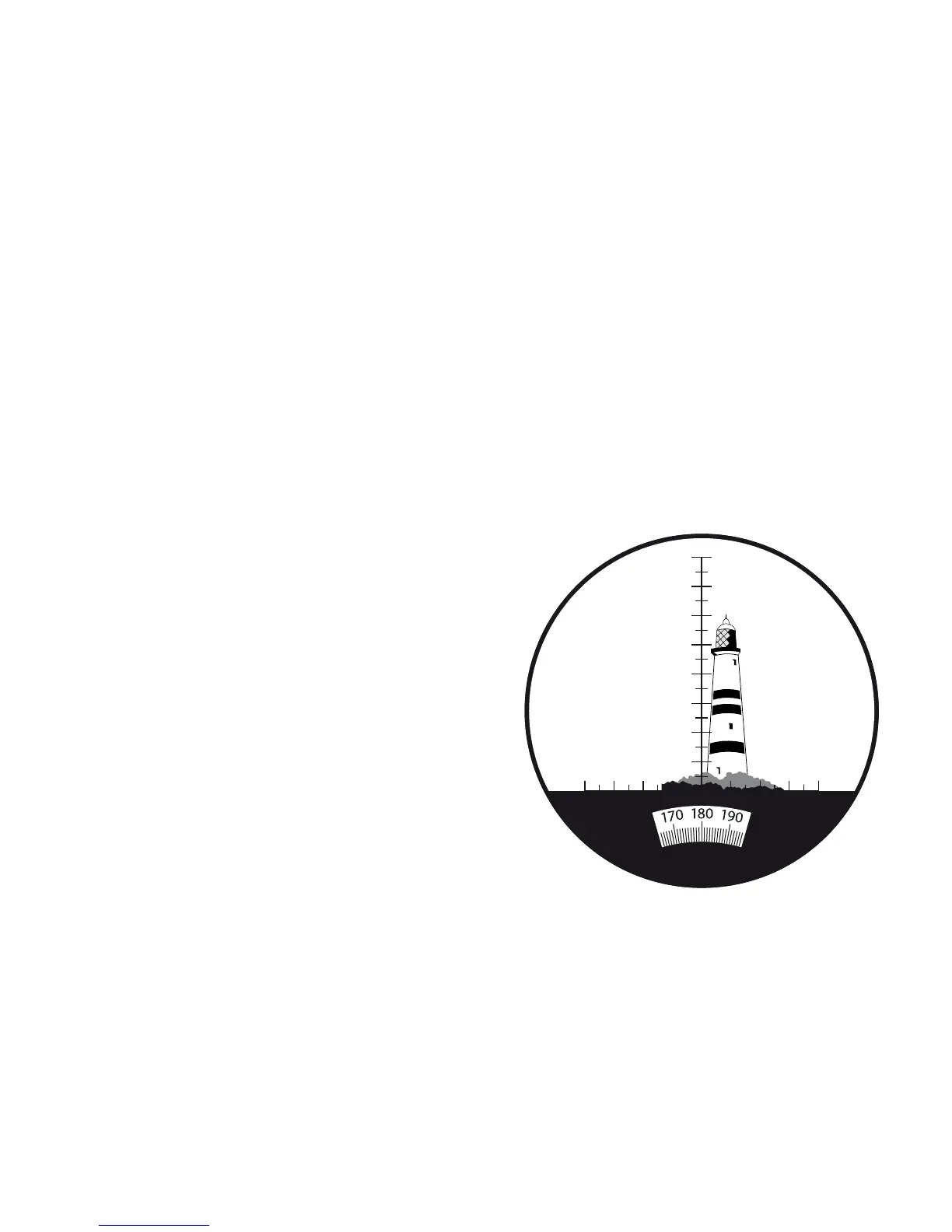

am anvisierten Beobachtungsobjekt (im Bild
z. B. der Fuß des Leuchtturms auf der horizontal
gedachten Null-Linie und die Spitze des Leucht-
turms als individuell bestimmter Punkt).
Liegt der Elevationswinkel innerhalb des Be-
reichs des vertikalen Skalenwerts von 80 MIL
(siehe Abb.), richten Sie bitte zunächst den im
Fadenkreuz vertikal angeordneten Skalenwert
am Fuß des Leuchtturms auf ‚0‘ aus. Der Ele-
vationswinkel des Leuchtturms im gezeigten
Beispiel lässt sich nun einfach und direkt ab-
lesen und beträgt im Beispiel 60 MIL, wobei
1 MIL 1/1000 Zoll entspricht. Liegt der Ele-
vationswinkel des Zielobjekts außerhalb des
vertikalen Skalenwerts von 80 MIL, nehmen Sie
die Bestimmung des Elevationswinkels einfach
stufenweise vor.
40 4020 2010 1030 30
60
80
40
20

Minox MD 7x42 C Specifications

General

Exit pupil	6 mm
Eye relief	18 mm
Prism type	Roof
Field of view	113.4 - 1000 m
Magnification	7 x
Twilight factor	17.2
Objective diameter	42 mm
Apparent field of view	6.5 °
Operating temperature (T-T)	-20 - 50 °C
Waterproof	Yes
Waterproof up to	5 m

Weight and Dimensions

Depth	143 mm
Width	61 mm
Height	65 mm
Weight	370 g
