Minox MD 7x42 C User Manual

11

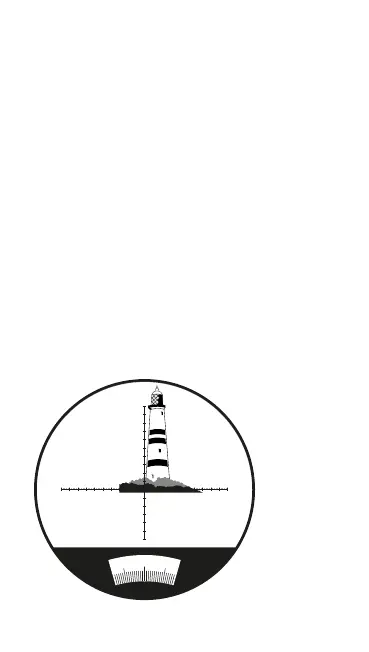

Ablesen des Elevationswinkels (Höhenwinkel) mit dem
vertikalen Skalenwert auf der Strichplatte
Der Elevationswinkel misst den Winkel zwischen der horizontal
verlaufenden Null-Linie, beginnend vom Ausgangspunkt des
Beobachters hin zum beobachteten Objekt, und der Höhe eines
individuell bestimmten Punktes am anvisierten Beobachtungsob-
jekt (im Bild z.B. der Fuß des Leuchtturms auf der horizontal ge-
dachten Null-Linie und die Spitze des Leuchtturms als individuell
bestimmter Punkt).
Liegt der Elevationswinkel innerhalb des Bereichs des vertikalen
Skalenwerts von 70 MIL (siehe Abb.), richten Sie bitte zunächst
den im Fadenkreuz vertikal angeordneten Skalenwert am Fuß des
Leuchtturms auf ‚0‘ aus. Der Elevationswinkel des Leuchtturms im
gezeigten Beispiel lässt sich nun einfach und direkt ablesen und
beträgt im Beispiel 60 MIL, wobei 1 MIL 1/1000 Zoll entspricht.
Liegt der Elevationswinkel des Zielobjekts außerhalb des verti-
kalen Skalenwerts von 70 MIL, nehmen Sie die Bestimmung des
Elevationswinkels einfach stufenweise vor.
10
10
10
20
30
10 20
20
20 30
30
30 40
40
40 50
50
50
180
190
170

Minox MD 7x42 C Specifications

General

Exit pupil	6 mm
Eye relief	18 mm
Prism type	Roof
Field of view	113.4 - 1000 m
Magnification	7 x
Twilight factor	17.2
Objective diameter	42 mm
Apparent field of view	6.5 °
Operating temperature (T-T)	-20 - 50 °C
Waterproof	Yes
Waterproof up to	5 m

Weight and Dimensions

Depth	143 mm
Width	61 mm
Height	65 mm
Weight	370 g
