Minox MD 7x42 C User Manual

12

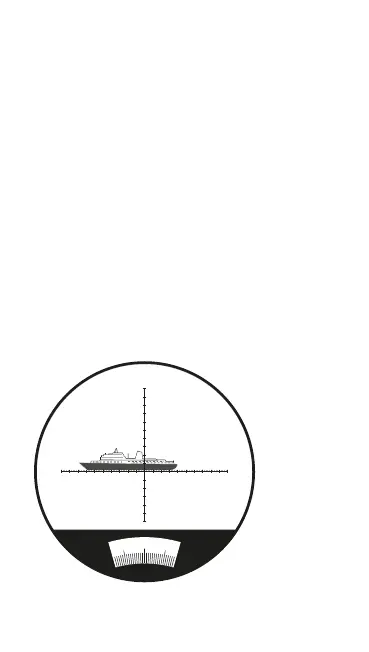

Messen des Azimut (Horizontal winkel) mit dem horizontalen
Ska lenwert auf der Strichplatte
Der Azimut entspricht der horizontalen Abweichung von Norden.
In der Abbildung wird der Azimut des Objekts mit 60 MIL einfach
und direkt mit dem horizontal angeordneten Skalenwert festgelegt
(siehe Messung des Elevationswinkels).
Bestimmung der Höhe oder Länge eines Zielobjekts, wenn die
Entfernung bekannt ist
Auf Basis der Messung des Elevationswinkels oder Azimuts lässt
sich die Höhe bzw. Länge des Zielobjekts mit folgender einfacher
Formel wie folgt bestimmen:
Höhe d. Zielobjekts (m) = Entf. (km) x Elevationswinkel
bzw.
Länge d. Zielobjekts (m) = Entf. (km) x Azimut
10
10
10
20
30
10 20
20
20 30
30
30 40
40
40 50
50
50
180
190
170

Minox MD 7x42 C Specifications

General

Exit pupil	6 mm
Eye relief	18 mm
Prism type	Roof
Field of view	113.4 - 1000 m
Magnification	7 x
Twilight factor	17.2
Objective diameter	42 mm
Apparent field of view	6.5 °
Operating temperature (T-T)	-20 - 50 °C
Waterproof	Yes
Waterproof up to	5 m

Weight and Dimensions

Depth	143 mm
Width	61 mm
Height	65 mm
Weight	370 g
