Minox MD 7x42 C User Manual

47

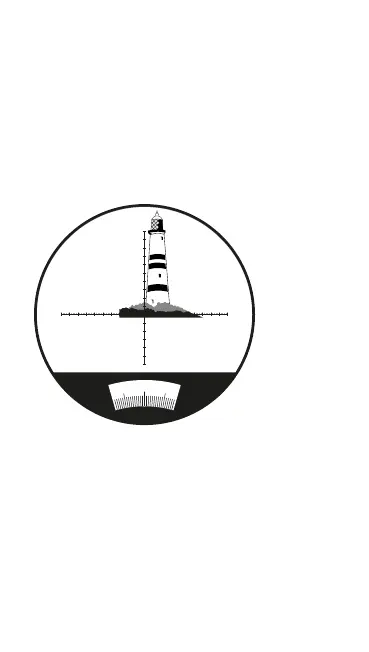

Mesure de l’angle d’élévation avec l’échelle verticale du
réticule MIL
Si l’angle d’élévation
3)
se situe dans le domaine des mesures ver-
ticales 70 MIL (voir figure) dirigez tout d’abord l’échelle verticale
vers le pied du phare sur «0» ainsi, l’angle d’élévation du phare
pourra être facilement et directement estimé à 60MIL. Si l’angle
d’élévation de la cible se situe hors de l’échelle des valeurs verti-
cales (70 MIL), on peut alors procéder à la détermination de l’angle
d’élévation par étapes.
10
10
10
20
30
10 20
20
20 30
30
30 40
40
40 50
50
50
180
190
170
3)
L’angle d’élévation d’un objet – par rapport à un point précis de
la surface de cet objet – est la mesure de l’angle formé par deux
lignes, lorsqu’une de ces lignes est la ligne génératrice et l’autre
la ligne de jonction, entre un point de cette surface et le sommet
de l’objet de référence.

Minox MD 7x42 C Specifications

General

Exit pupil	6 mm
Eye relief	18 mm
Prism type	Roof
Field of view	113.4 - 1000 m
Magnification	7 x
Twilight factor	17.2
Objective diameter	42 mm
Apparent field of view	6.5 °
Operating temperature (T-T)	-20 - 50 °C
Waterproof	Yes
Waterproof up to	5 m

Weight and Dimensions

Depth	143 mm
Width	61 mm
Height	65 mm
Weight	370 g
