Minox MD 7x42 C User Manual

65
Cómo medir el ángulo de elevación según la línea vertical de la
cruz reticular MIL
El ángulo de elevación de un objeto es la medida que calcula el
ángulo formado entre dos líneas: la línea de la superficie y la línea
que une un punto en la superficie con la parte superior del objeto.
Se trata de un ángulo de elevación en relación a un punto en la
superficie.

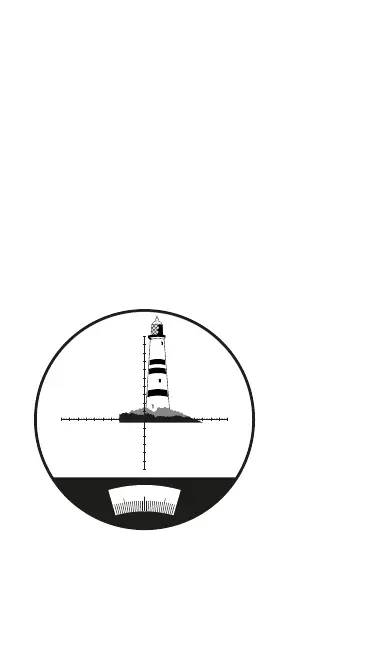

Si el ángulo de elevación se encuentra dentro del rango de la esca-
la MIL (70 Mills), tal como ocurre en la figura, colocamos el valor
0’ en la base del faro y así podemos calcular fácilmente el ángulo
de elevación del faro (60 Mills)
En caso de que el ángulo de elevación supere el rango de la escala
(70 Mills) deberemos determinarlo por fases.
10
10
10
20
30
10 20
20
20 30
30
30 40
40
40 50
50
50
180
190
170

Minox MD 7x42 C Specifications

General

Exit pupil	6 mm
Eye relief	18 mm
Prism type	Roof
Field of view	113.4 - 1000 m
Magnification	7 x
Twilight factor	17.2
Objective diameter	42 mm
Apparent field of view	6.5 °
Operating temperature (T-T)	-20 - 50 °C
Waterproof	Yes
Waterproof up to	5 m

Weight and Dimensions

Depth	143 mm
Width	61 mm
Height	65 mm
Weight	370 g
