Lettura della coordinata angolare di elevazione (angolo d‘ele-
vazione) con il valore della scala verticale sul reti colo in scala

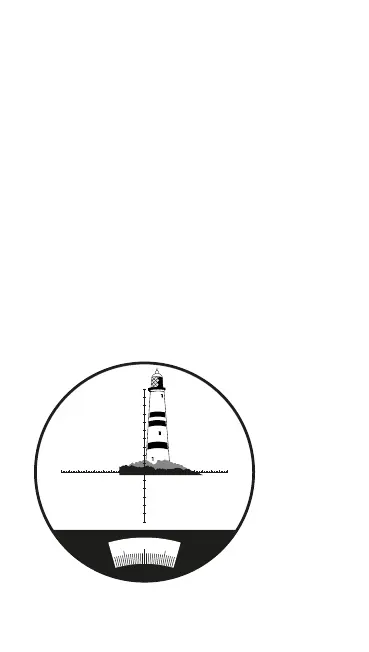

L‘angolo d‘elevazione misura l‘angolo compreso tra la linea dello
zero in orizzontale, ad iniziare dal punto di partenza dell‘osserva-
tore fino all‘oggetto osservato, e l‘altezza di un punto a piacere
sull‘oggetto dell‘osservazione puntato (ad esempio, nell‘immagine
la base del faro sulla linea immaginaria dello zero in orizzontale e
la punta del faro come punto a piacere).
Se l‘angolo di elevazione è compreso nell‘intervallo del valore del-
la scala verticale di 70 MIL (vedere l‘illustrazione), orientare su „0“
il valore della scala in verticale nella croce di collimazione sulla
base del faro. A questo punto, nell‘esempio mostrato, è possibile
leggere in modo semplice e diretto l‘angolo d‘elevazione del faro
e nell‘esempio è pari a 40 MIL, dove 1 MIL corrisponde a 1/1000
di pollice. Se l‘angolo d‘elevazione dell‘oggetto obiettivo è al di
fuori del valore verticale della scala di 70 MIL, effettuare l‘angolo
d‘elevazione in modo semplice per gradi.
