No todas las piezas o accesorios están disponibles por separado.

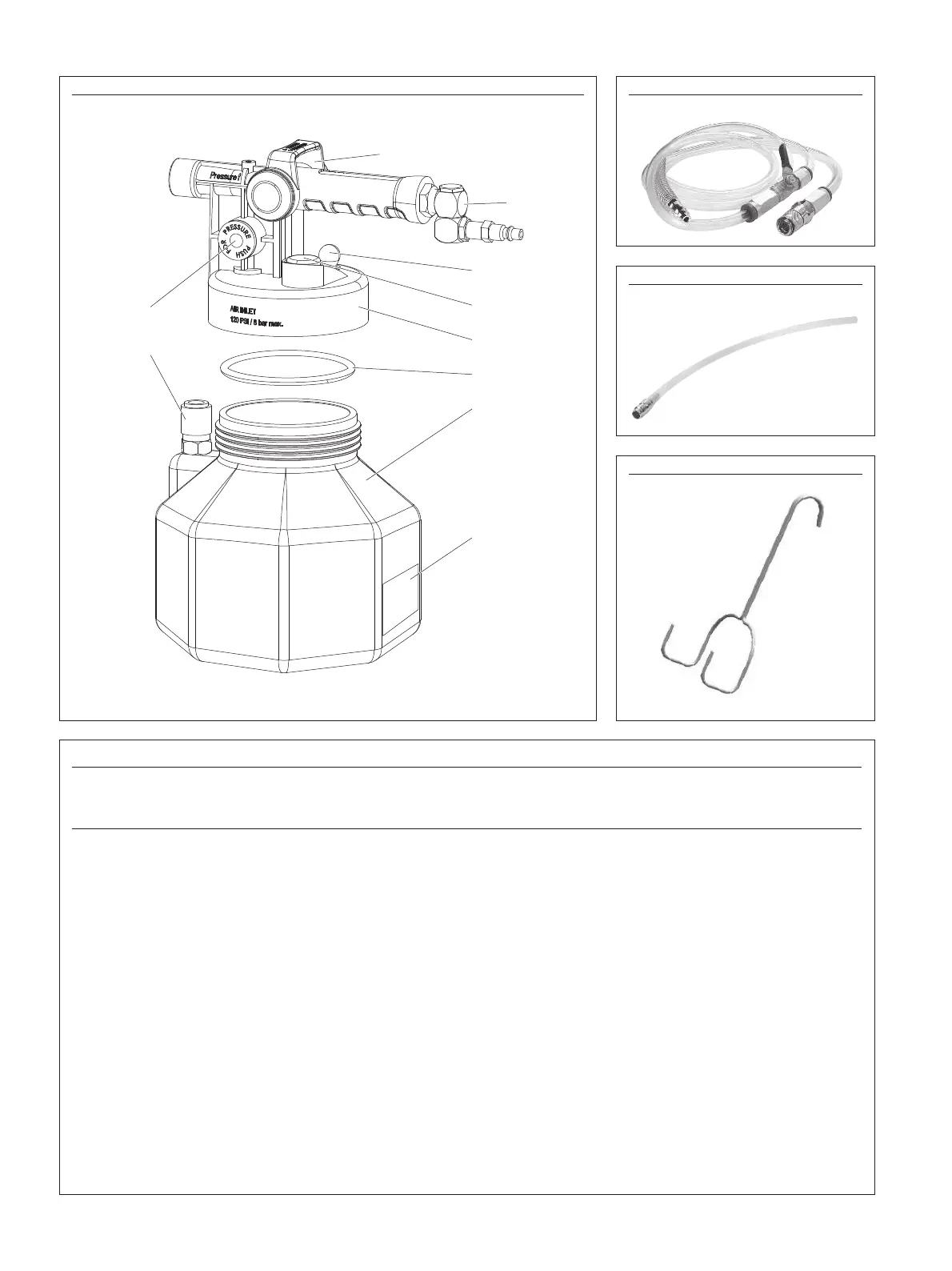

Fig. IPB 2
Piezas de servicio (bomba y depósito)
Fig. IPB 3
Manguera de fluido (14)
Fig. IPB 4
Varilla de distribución de fluido (15)
Fig. IPB 5
Gancho de colgar (16)
1)
Los tamaños de los depósitos varían según el número de modelo.
Tabla 3
Piezas de servicio
Artículo Descripción MV7102 MV7105 MV7110 MV7120 MV7135 MV7412 MV7840
1 Kit de silenciador 822709 822709 822709 822709 822709 822709 822709
2 Kit de junta tórica 822705 822705 822705 822705 822705 822705 822705
3 Kit de flotación 822731 822731 822731 822731 822731 822731 822731
4 Acoplador de conexión rápida 822703 822703 822703 822703 822703 822703 822703
5 Válvula de corredera N/A N/A N/A N/A N/A N/A N/A
6 Palanca N/A N/A N/A N/A N/A N/A N/A
7 Acoplador giratorio 822702 822702 822702 822702 822702 822702 822702
8 Válvula de alivio de presión N/A N/A N/A N/A N/A N/A N/A
9 Manómetro del depósito 802443 802443 802443 802443 802443 802443 802443
10 Tapa de evacuación/distribución 802450 802450 802450 802450 802450 802450 802450
11 Junta 801233 801233 801233 801233 801233 801233 801233
12 Depósito MVA574 MVA576 MVA572 MVA573 MVA574 MVA572 MVA574
13 Etiqueta de advertencia 801188 801188 801188 801188 801188 801188 801188
14 Manguera de fluido MVA575 MVA575 MVA575 MVA575 MVA575 MVA575 801212
15 Varilla de distribución de fluido MVA570 MVA570 MVA570 MVA570 MVA570 MVA570 MVA570
16 Gancho de colgar 822753 822753 822753 N/A 822753 822753 822753
