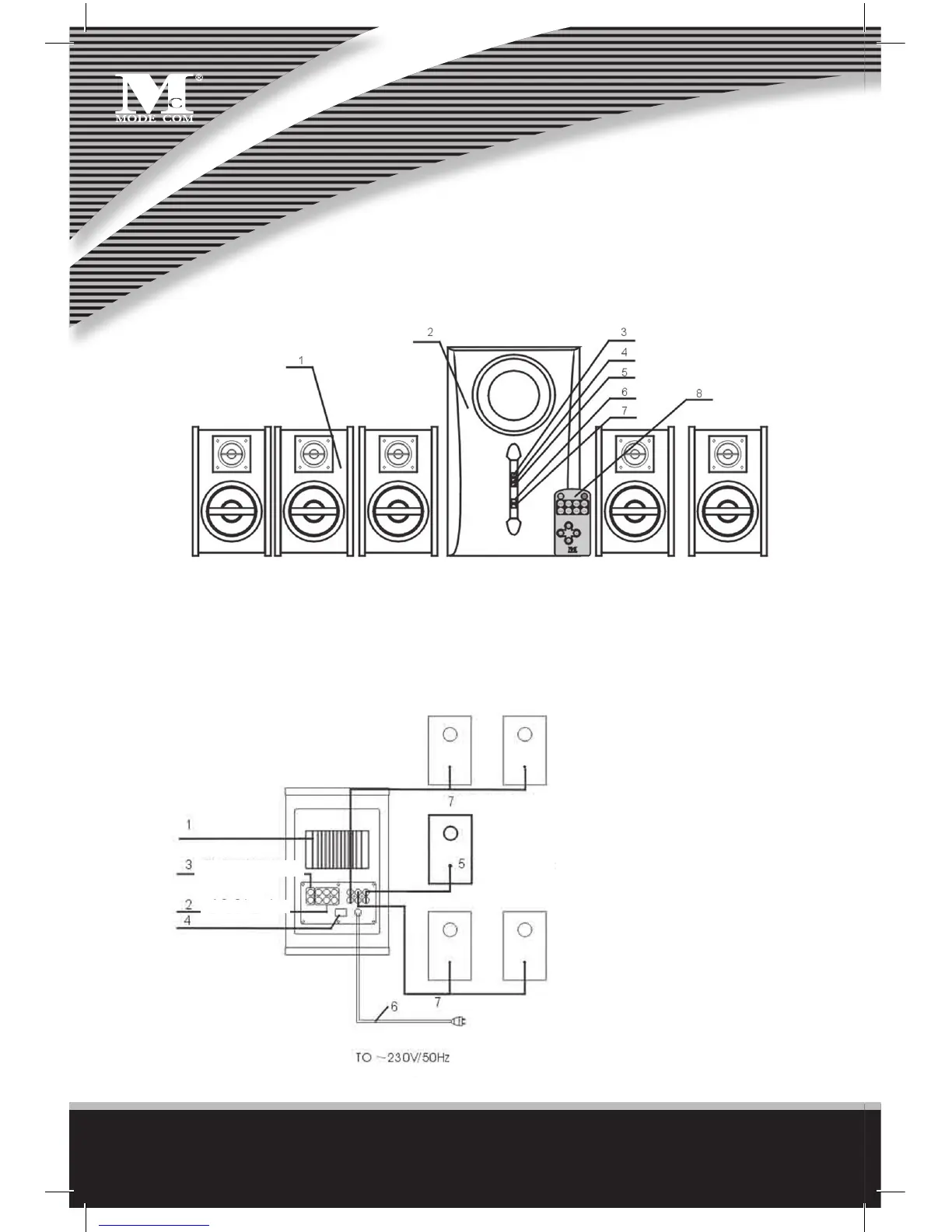

3. DIBUJO MC-5030
Dibujo 1: Elementos del sistema
1) Satélite 2) Subwoofer 3) (estado de espera) ST-BY 4) Mute (mudo) 5) Entrada
6) Regulador de volumen + 7) Regulador de volumen - 8) Control remoto
4. ESQUEMA DE CONEXIÓN DE ALTAVOCES
1) Radiador
2) Enchufe de entrada 5.1
3) Enchufe de entrada Estéreo
Audio
4) Interruptor
5) Enchufe de altavoz central
surround
6) Cable de alimentación
7) Enchufe delantero y trasero
de los altavoces surround
Dibujo 2: Esquema de conexión de altavoces
Entrada estéreo
Satélite
central
Entrada AC-3
Satélites traseros
Satélites
delanteros
