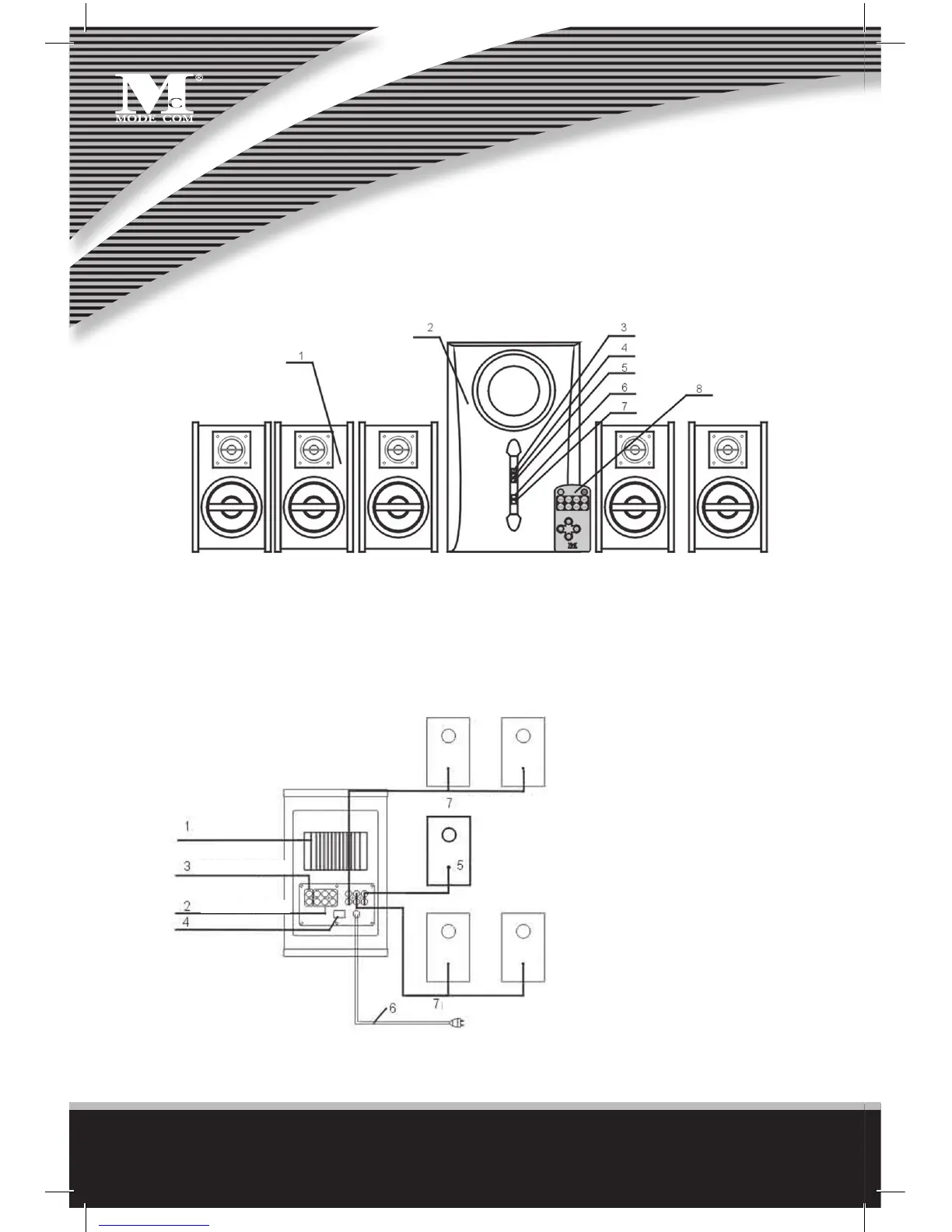

3. РИСУНОК MC-5030
Рисунок 1: Елементи комплекту
1) Сателіт 2) Субвуфер 3) Стан чергування (ST-BY) 4) Стишення (MUTE) 5) Вхід
6) Регулятор гучності + 7) Регулятор гучності – 8) Пульт управління
4. РИСУНОК ПІДКЛЮЧЕННЯ ГУЧНОМОВЦІВ
1) Радіатор
2) Гніздо входу 5.1
3) Гніздо входу Стерео Аудіо
4) Вмикач
5) Гніздо центрального
гучномовця „surround”
6) Кабель електричного
живлення
7) Переднє, заднє гніздо
гучномовців „surround”
Рисунок 2: Ілюстрація підключення гучномовців
Вхід стерео
Передні сателіти
Центральний
сателіт
Вхід AC-3
Задні сателіти
TO ~220 В/50 Гц
