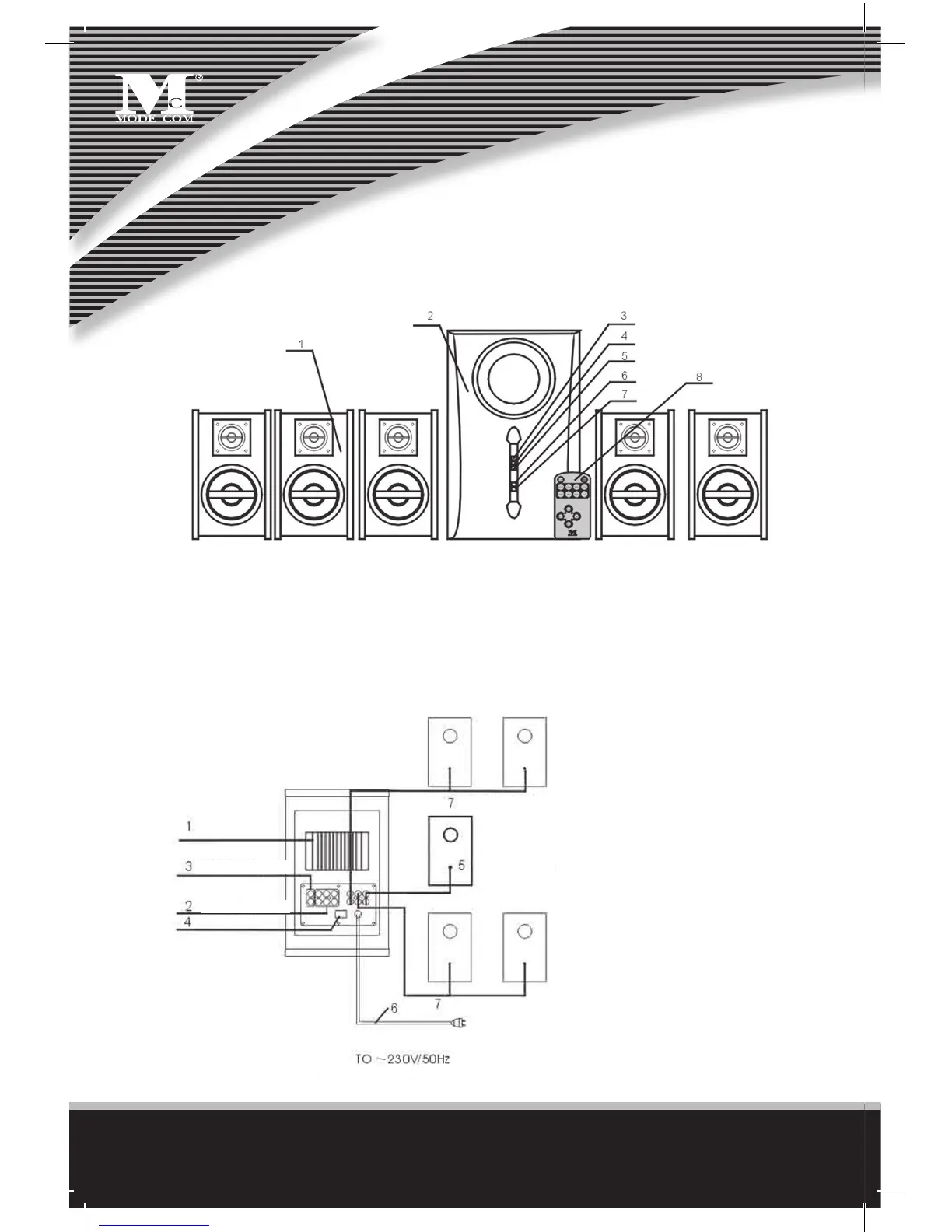

3. ABBILDUNG MC-5030
Abbildung 1: Set-Elemente
1) Satellit 2) Subwoofer 3) Bereitschaft (ST-BY) 4) Stummschaltung (MUTE)
5) Eingang 6) Lautstärkeregler + 7) Lautstärkeregler – 8) Fernbedienung
4. ABBILDUNG DES LAUTSPRECHERANSCHLUSSES
1) Kühlkörper
2) 5.1-Eingangssteckdose
3) Stereo-Audio-
Eingangssteckdose
4) Einschalter
5) Steckdose für den zentra-
len Surround-Lautsprecher
6) Versorgungskabel
7) Steckdose für die vorde-
ren/hinteren Surround-
Lautsprecher
Abbildung 2: Darstellung des Lautsprecheranschlusses
Stereoeingang
Vordere Satelliten
Zentraler
Satellit
AC-3-Eingang
Hintere Satelliten
