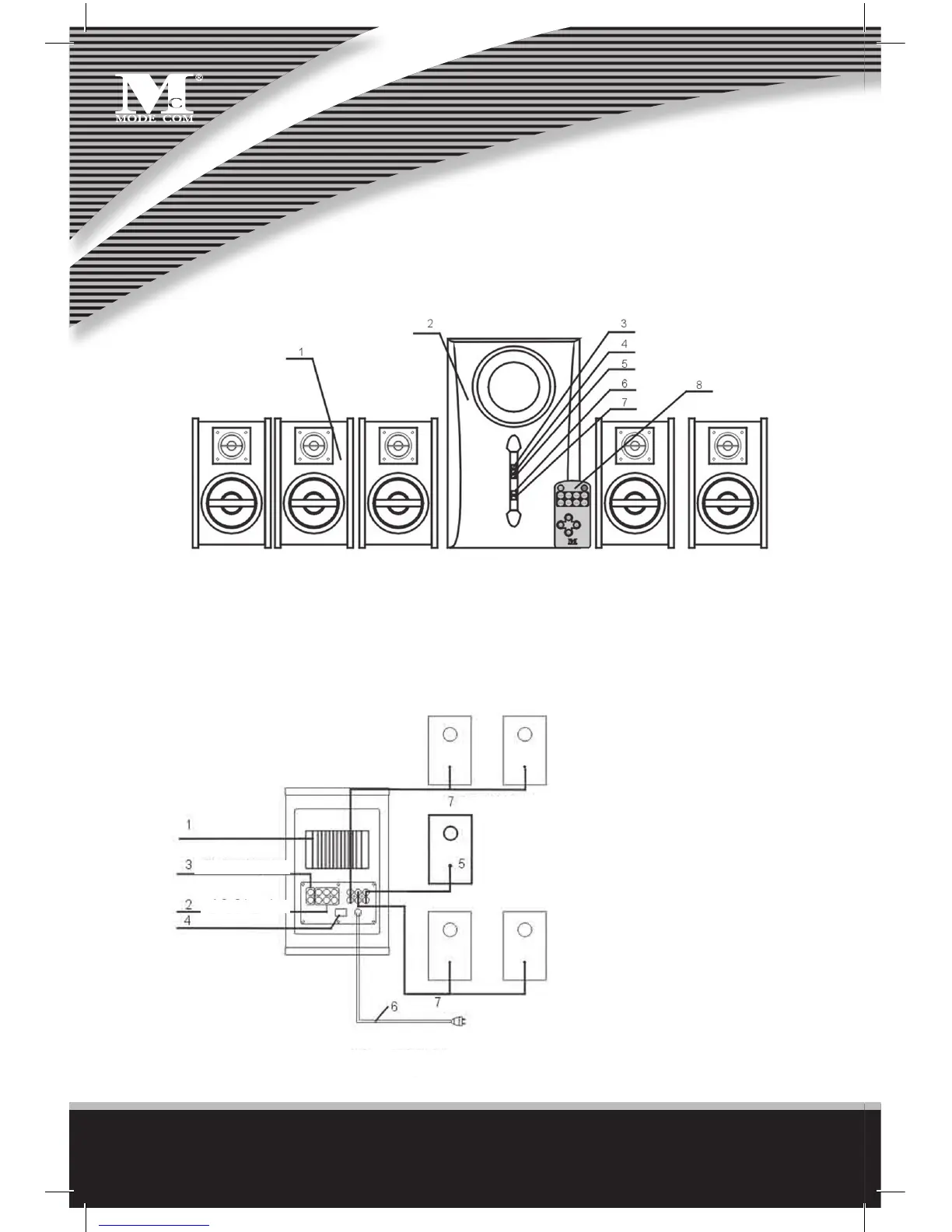

3. РИСУНОК MC-5030
Рисунок 1: Элементы комплекта
1) Сателлит 2) Сабвуфер 3) Режим дежурный/рабочий (ST-BY) 4) Пауза (MUTE)
5) Вход 6) Регулятор громкости + 7) Регулятор громкости – 8) ПДУ
4. РИСУНОК ПОДКЛЮЧЕНИЯ ГРОМКОГОВОРИТЕЛЕЙ
1) Радиатор
2) Гнездо входа 5.1
3) Гнездо входа Stereo Audio
4) Выключатель
5) Гнездо центрально-
го громкоговорителя
surround
6) Кабель питания
7) Гнездо фронтальных, ты-
ловых громкоговорителей
surround –
Рисунок 2: Иллюстрация подключения громкоговорителей
Вход «стерео»
Центральный
сателлит
Вход AC-3
Фронтальные
сателлиты
Тыловые
сателлиты
TO ~220 В/50 Гц
