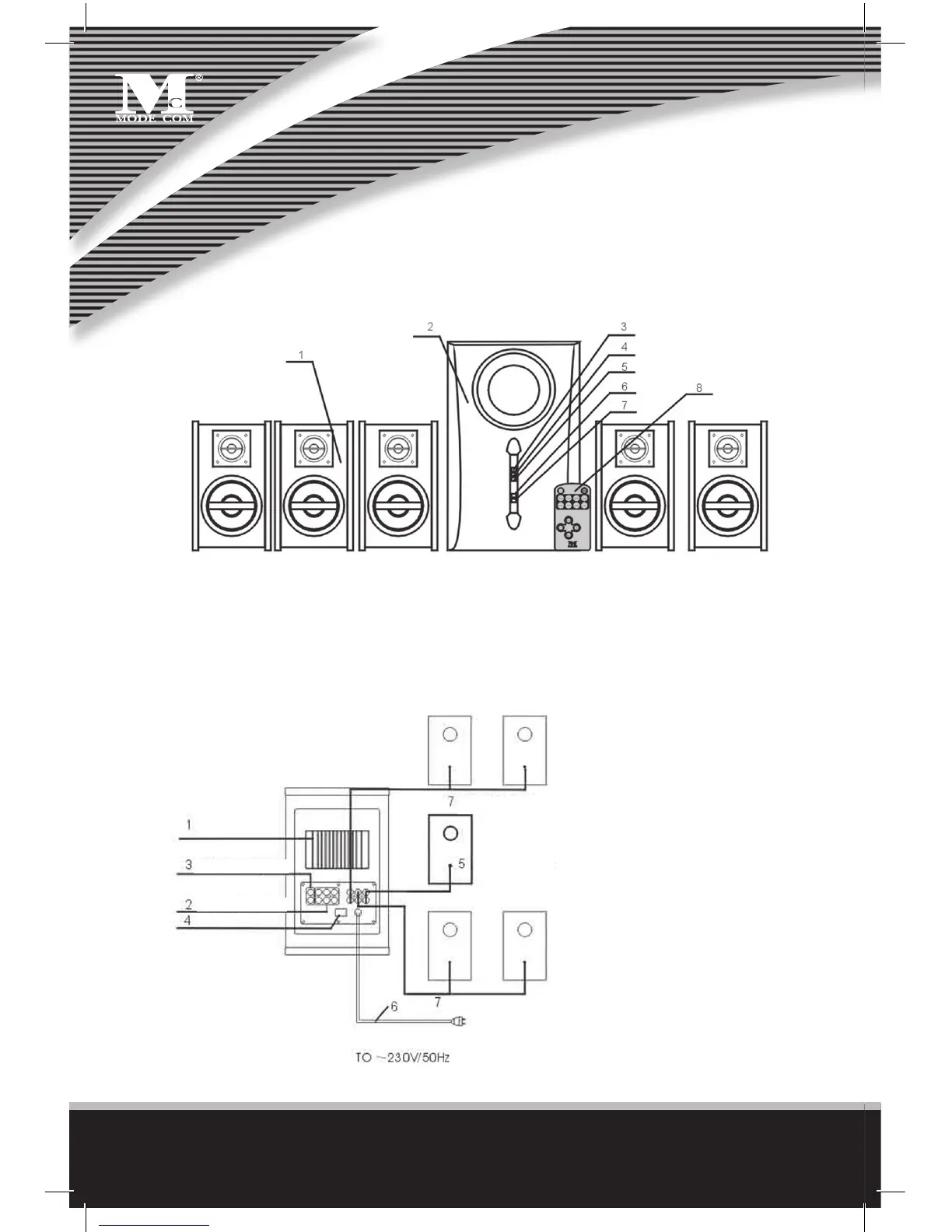

3. FIGURA MC-5030
Figura 1: Elementi del set
1) Satellite 2) Subwoofer 3) Modo (ST-BY) 4) Modo muto (MUTE) 5) Entrata
6) Regolatore volume + 7) Regolatore volume - 8) Telecomando
4. SCHEMA ACCOPPIAMENTO ALTOPARLANTI
1) Radiatore
2) Connettore entrata 5.1
3) Connettore entrata Stereo
Audio
4) Interruttore
5) Connettore altoparlante
centrale Surround
6) Cavo alimentazione
7) Connettore anteriore/po-
steriore di altoparlanti
Surround
Figura 2: Schema accoppiamento altoparlanti
Entrata stereo
Satelliti anteriori
Satellite
centrale
Entrata AC-3
Satelliti posteriori
