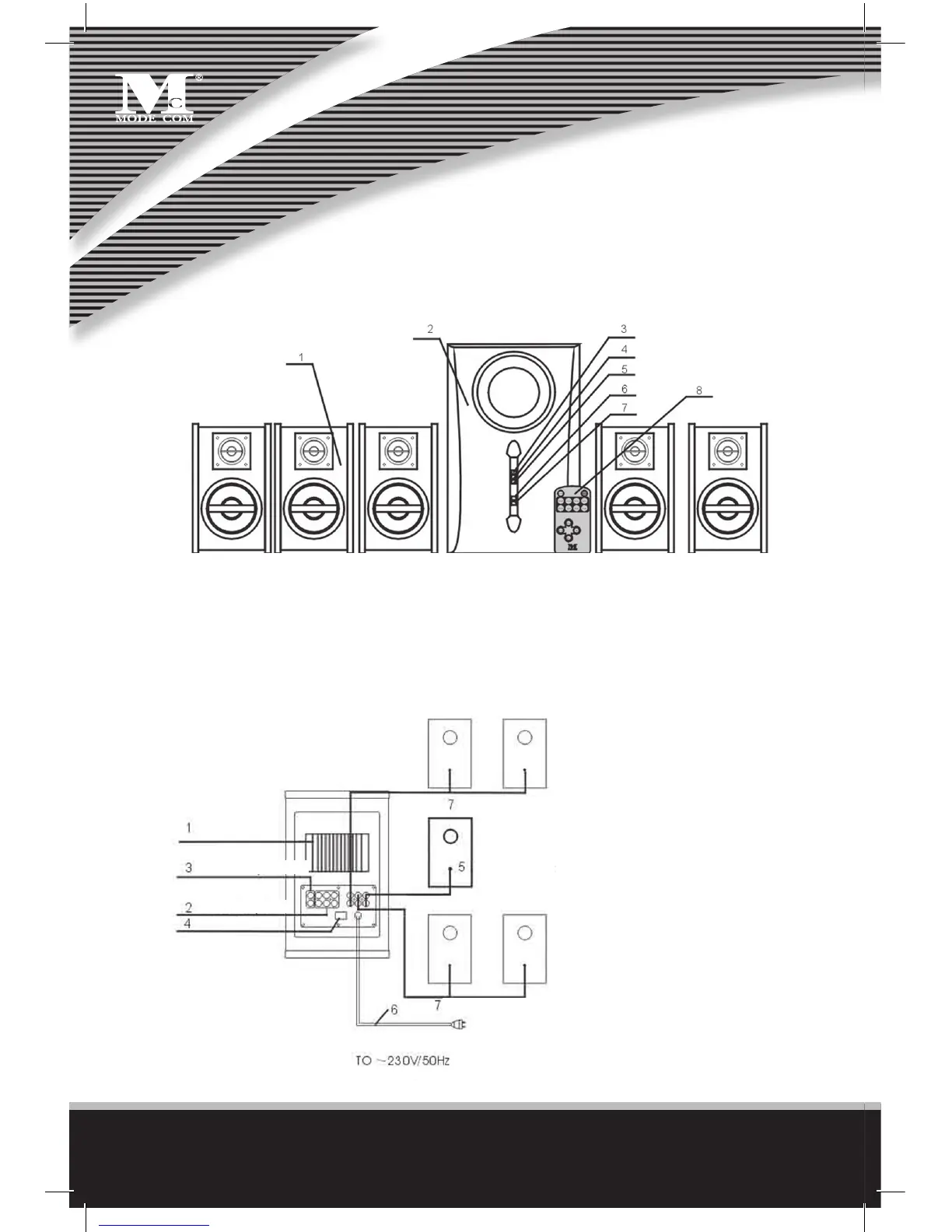

3. MC-5030 RAJZ
1 rajz: Az egység elemei
1) Szatelit hangszóró 2) Subwoofer 3) Készenléti állapot (ST-BY) 4) Némítás (MUTE)
5) Bemenet 6) Hangerő szabályozó + 7) Hangerő szabályozó – 8) Távirányító
4. HANGSZÓRÓK CSATLAKOZTATÁSI RAJZA
1) Radiátor
2) 5.1 bemeneti aljzat
3) Sztereo Audio bemene-
ti aljzat
4) Kapcsoló
5) Surround hangszóró köz-
ponti aljzata
6) Tápellátó kábel
7) Surround hangszórók elül-
ső, hátsó aljzat
2 rajz: Hangszórók csatlakoztatási ábrája
Sztereo bemenet
Elülső hangszórók
Középső
hangszóró
AC-3 bemenet
Hátsó hangszórók
