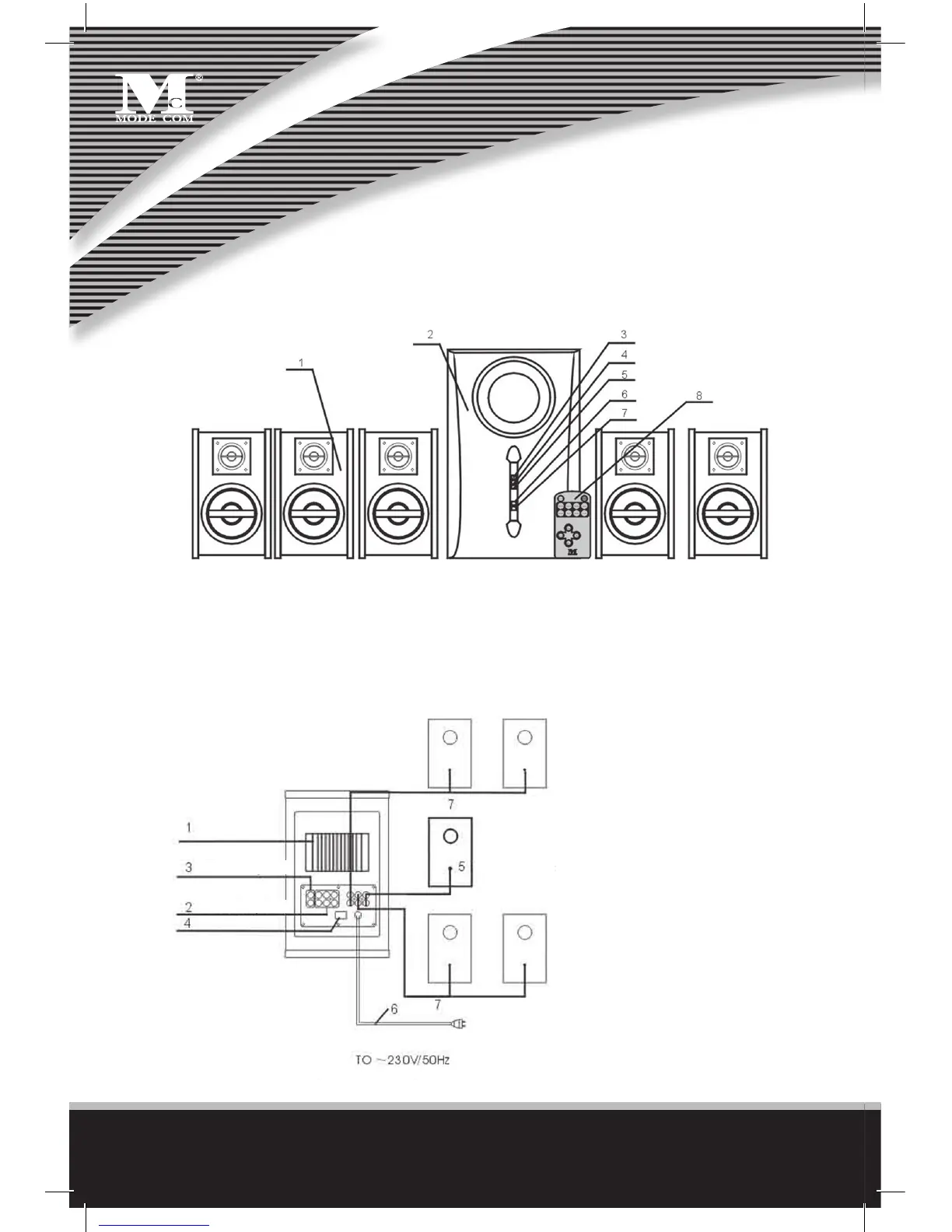

3. RYSUNEK MC-5030
Rysunek 1: Elementy zestawu
1) Satelita 2) Subwoofer i 3) Stan czuwania (ST-BY) 4) Wyciszenie (MUTE)
5) Wejście 6) Regulator głośności + 7) Regulator głośności – 8) Pilot
4. RYSUNEK PODŁĄCZENIA GŁOŚNIKÓW
1) Radiator
2) Gniazdo wejścia 5.1
3) Gniazdo wejścia Stereo
Audio
4) Włącznik
5) Gniazdo centralnego głoś-
nika surround
6) Kabel zasilania
7) Przednie, tylne gniazdo
głośników surround
Rysunek 2: Ilustracja podłączenia głośników
Wejście stereo
Satelity przednie
Satelita
centralna
Wejście AC-3
Satelity tylne
