Ventilasi udara ruangan
Udara pada ruangan yang akan diletakkan peralatan gas harus mempunyai ventilasi udara yang
baik sehingga udara dapat mengalir/bergerak dengan lancar (ada sirkulasi), karena bila udara pada
ruangan tersebut tidak dapat mengalir maka udara pada ruangan tersebut akan mengandung lebih
besar gas sisa pembakaran dibandingkan dengan oksigen. Di mana hal tersebut akan menyebabkan
nyala api pada tungku/burner tidak sempurna (nyala api menjadi kuning karena kekurangan oksigen).
Oleh sebab itu ruangan yang akan diletakkan peralatan gas harus memiliki ventilasi udara yang baik.
Bukalah kardus kemasan pembungkus kompor, lalu ambil kompor tersebut dan letakkan pada permukaan
yang rata.
M
M
E
E
N
N
Y
Y
E
E
S
S
U
U
A
A
I
I
K
K
A
A
N
N
K
K
O
O
M
M
P
P
O
O
R
R
P
P
A
A
D
D
A
A
M
M
E
E
J
J
A
A
D
D
A
A
P
P
U
U
R
R
- Kompor dapat dipasang pada meja dapur selama meja tersebut tahan terhadap panas. Untuk
membuat lubang pada meja dapur gunakan karton template untuk menyesuaikan ukurannya.
Membuat lubang harus proporsional jangan terlalu lebar atau kecil. Periksalah apakah ukuran lubang
pada meja dapur tersebut sudah sesuai untuk diletakkan kompor.
- Jika kompor dengan top plate jenis kaca akan dipasang sejajar dengan ubin, untuk pemasangannya
buatkan jarak dengan ubin sekurang-kurangnya 2 mm untuk pemuaian.

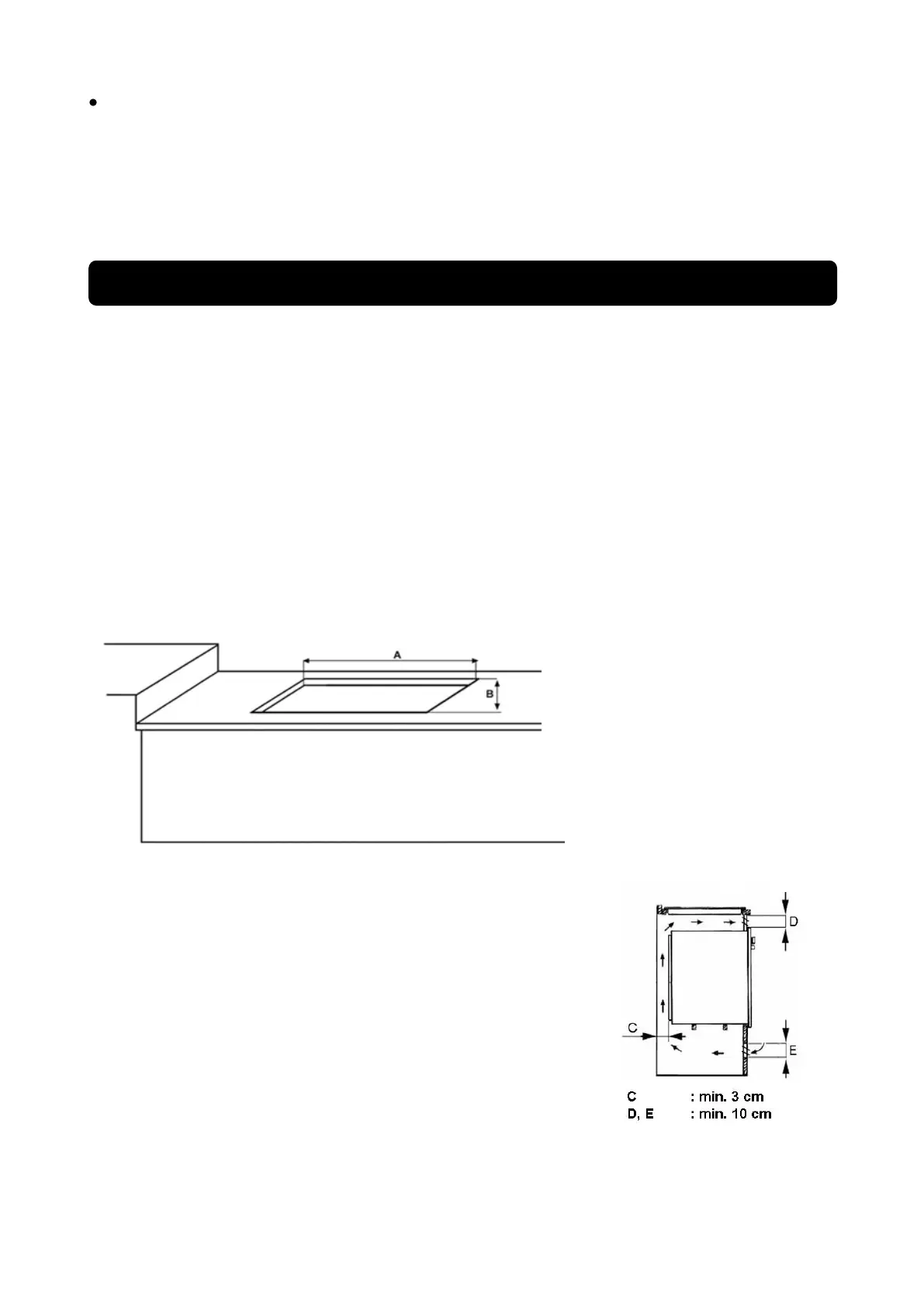

- Ukuran lubang untuk memasang kompor pada meja dapur adalah sebagai berikut :
