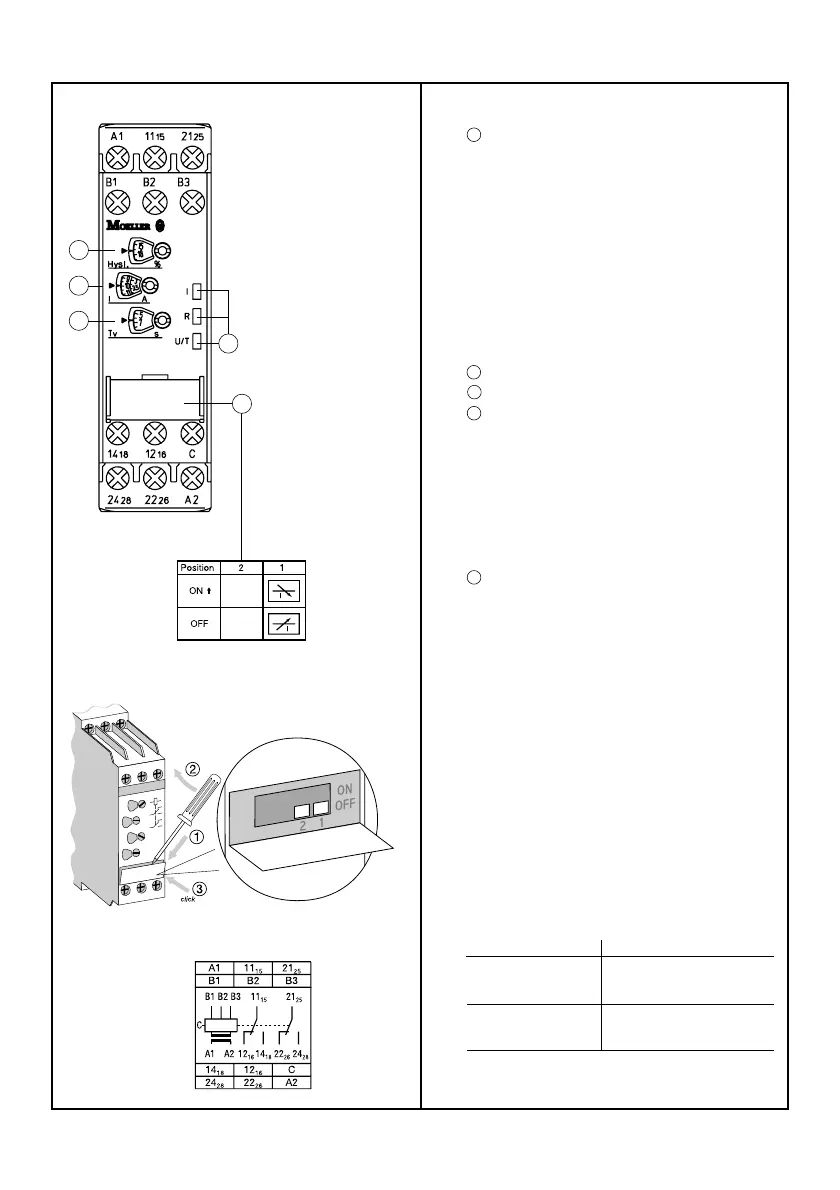

I Frontansicht mit Bedienelementen
Betriebsanzeige mit LEDs
I: LED rot – Anzeige des Messstroms
Schalterstellung R -
V Überstrom
Schalterstellung Q -
W Unterstrom
R: LED gelb – Anzeige der Schaltstellung des
Ausgangsrelais
V angezogen
U/T: LED grün – Anzeige Versorgungsspannung und
Zeitablauf
V Versorgungsspannung
liegt an
Z Auslöseverzögerung
T
V
aktiv
Einstellung der Rückschaltschwelle (Hysterese)
Einstellung des Schwellwertes
Einstellung der Auslöseverzögerung T
V
(0; 0,1-30 s)
II DIP-Schalter Stellungen
DIP-Schalter zur Einstellung von:
1 ON = Unterstromüberwachung
OFF = Überstromüberwachung
2 keine Funktion
Auslieferungszustand: Alle DIP-Schalter in Position OFF
III DIP-Schalter Position
IV Anschlussdiagramm
1) A1-A2 Versorgungsspannung
2) B1/B2/B3-C Messstrom
3) 11(15)-12(16)/14(18) Ausgangsrelais 1
4) 21(25)-22(26)/24(28) Ausgangsrelais 2
1
2
3
4
5
Deutsch
IV
2CDC 252 272 F0005
II
III
2CDC 252 205 F0005
EMR4-I1-1-A
EMR4-I15-1-A/-B
Messbereich
B1-C 3-30 mA
B2-C 10-100 mA
B3-C 0,1-1 A
B1-C 0,3-1,5 A
B2-C 1-5 A
B3-C 3-15 A
1)
1)
Bei Messströmen > 10 A ist ein seitlicher Abstand von
10 mm erforderlich
2CDC 252 151 F0006
3
