Elevador MoJack EZ Max
ESTO COMPLETA EL MONTAJE.
Pasador de
empuje
16
Brazo elevador
2
Tope de rueda
6

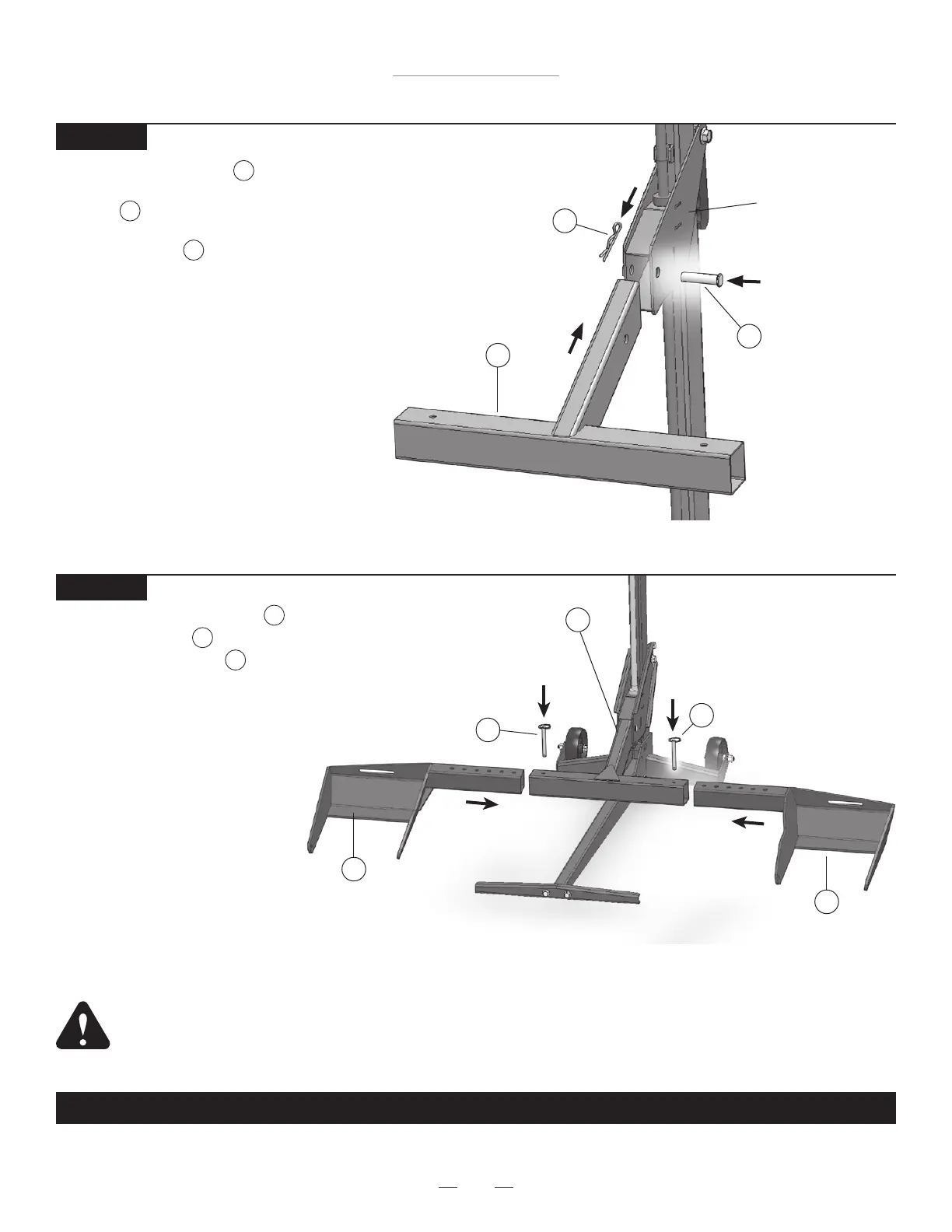

PASO 8
Deslice los topes de rueda en
el brazo elevador . Inserte los
pasadores de empuje .
NOTA: Los topes de rueda se pueden
mover hacia adentro o hacia afuera para
adaptarse a los distintos tamaños de
podadora. Utilice la conguración
que funcione mejor con su modelo
de podadora.
NOTA: Las correas de seguridad
deben ser usadas durante el
funcionamiento (véase el paso
9 de las instrucciones de
funcionamiento).
6
2
16
Pasador de
empuje
16
ADVERTENCIA: las pastillas de las ruedas deben estar a la misma distancia del brazo de elevación para
mantener el equilibrio adecuado. Para obtener información adicional, consulte el paso 6 de las Instrucciones
de funcionamiento.
Tope de rueda
6
PASO 7
Inserte el brazo de carga dentro de
la transportadora e inserte el pasador de
horquilla a través del oricio en la
transportadora y asegure sujetando el
pasador estándar en el pasador de
horquilla.
2
17
18
Pasador estándar
18
Brazo de carga
2
Transportadora
Pasador de horquilla
17
Instrucciones de Ensamblado
