MoJack EZ Max 45001 - Page 33

33
Elevador MoJack EZ Max
Pasador de horquilla
Pasador
estándar
Preparación del elevador para el uso (pasos 1 – 7)

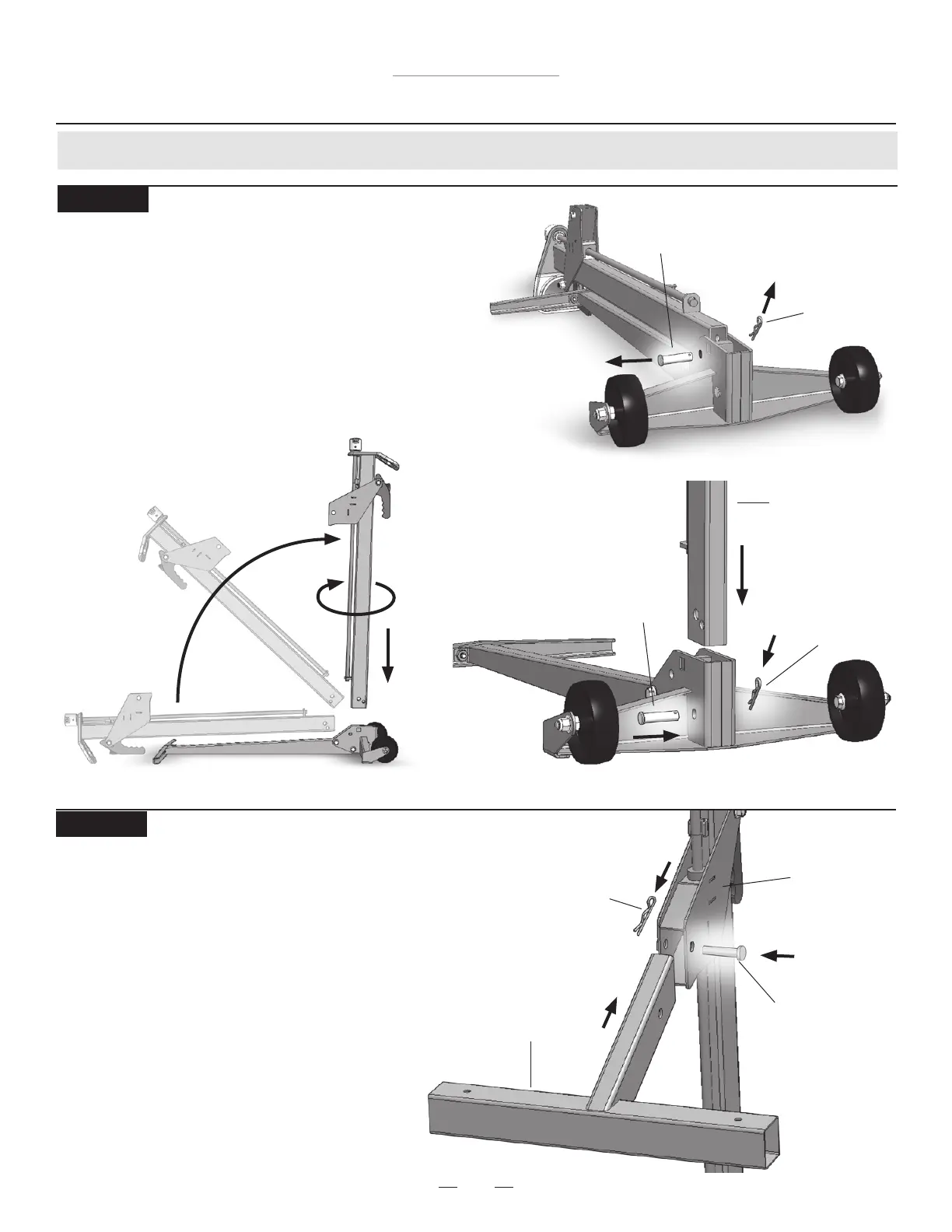

PASO 1
PASO 2
Instalar Brazo de Carga
• Inserte el brazo de carga dentro de la transporta-
dora e inserte el pasador de horquilla a través del
oricio en la transportadora y asegure sujetando
el pasador estándar en el pasador de horquilla.
Pasador de horquilla
Pasador
estándar
Torre
Despliegue el ascensor del cortacésped
(si no aplica , vaya al paso 2)
• Retire la horquilla y el pasador de la estructura
de la rueda.
• Retire la torre de la estructura de la rueda.
• Gire la torre 180 grados e inserte en la estructura
de la rueda.
• Asegure la torre a la estructura de la rueda insertando
la horquilla y el pasador.
Instrucciones de Operación
Pasador estándar
Brazo de carga
Transportadora
Pasador de horquilla
