molitor VIA - Page 5

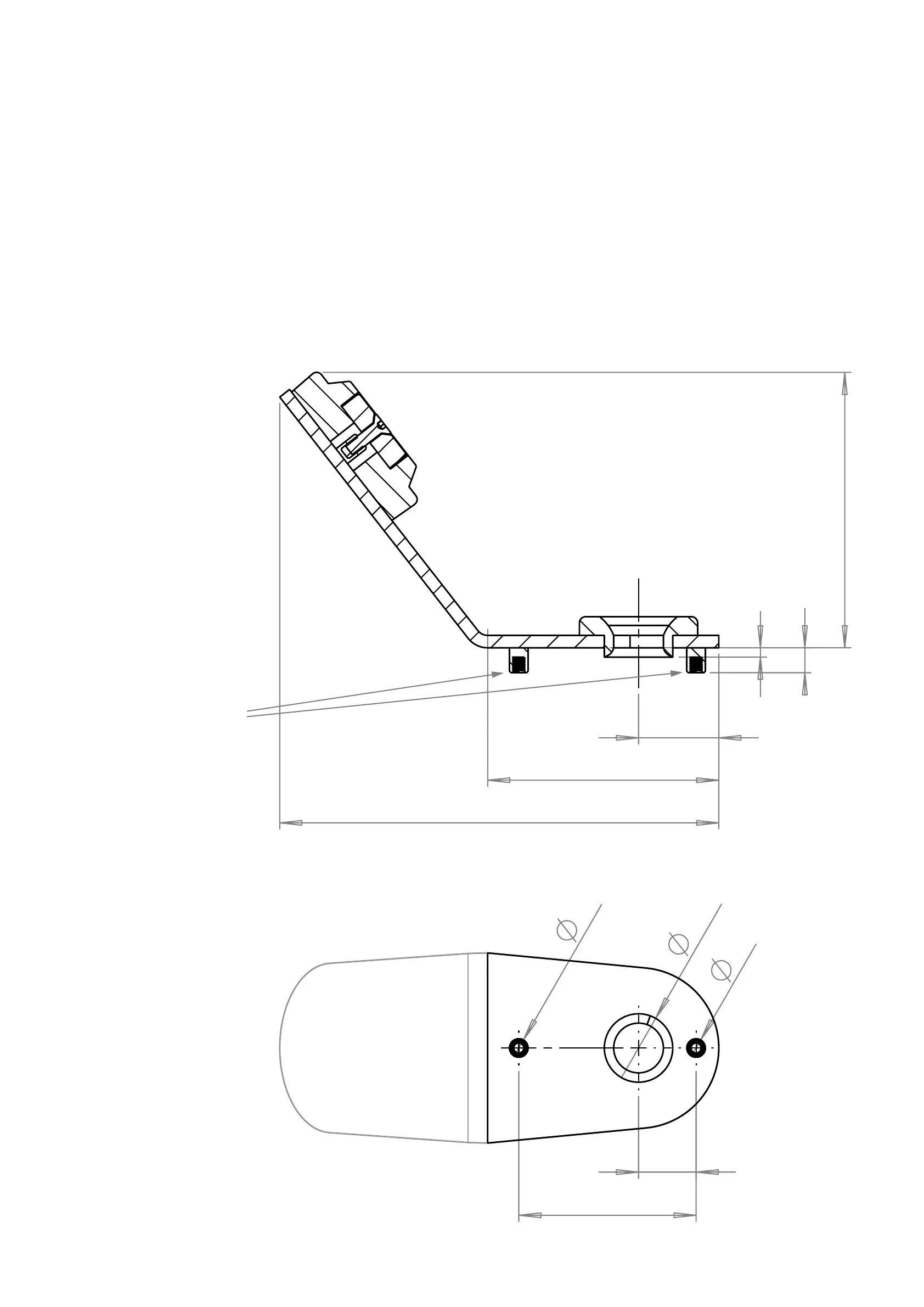

BOHRSCHABLONE VIA TISCHSOCKEL
Größe Grundfläche 74 × 61 mm
2× Befestigungsbohrung M4 + Senkungen
Zentrale Bohrung für Kabel –
Durchmesser min. 22 mm–max. 25 mm
Maßstab 1:1 – In Originalgröße auf DIN A3 ausdrucken • Scale 1:1 – Print out in original size on DIN A3
Ansicht von der Seite
View from the side
Ansicht von oben
View from above
molitor
DRILLING TEMPLATE VIA TABLETOP BASE
Size base area 74 × 61 mm
2× mounting hole M4 + countersink
Central hole for cable –
diameter min. 22 mm–max. 25 mm
Bohrung Ø 4,5 mm
+ Senkung Ø 7,5 mm
Mounting hole Ø 4.5 mm
+ Countersink Ø 7.5 mm
3
8
141
88,5
26
74
57
18,5
22
7
7
