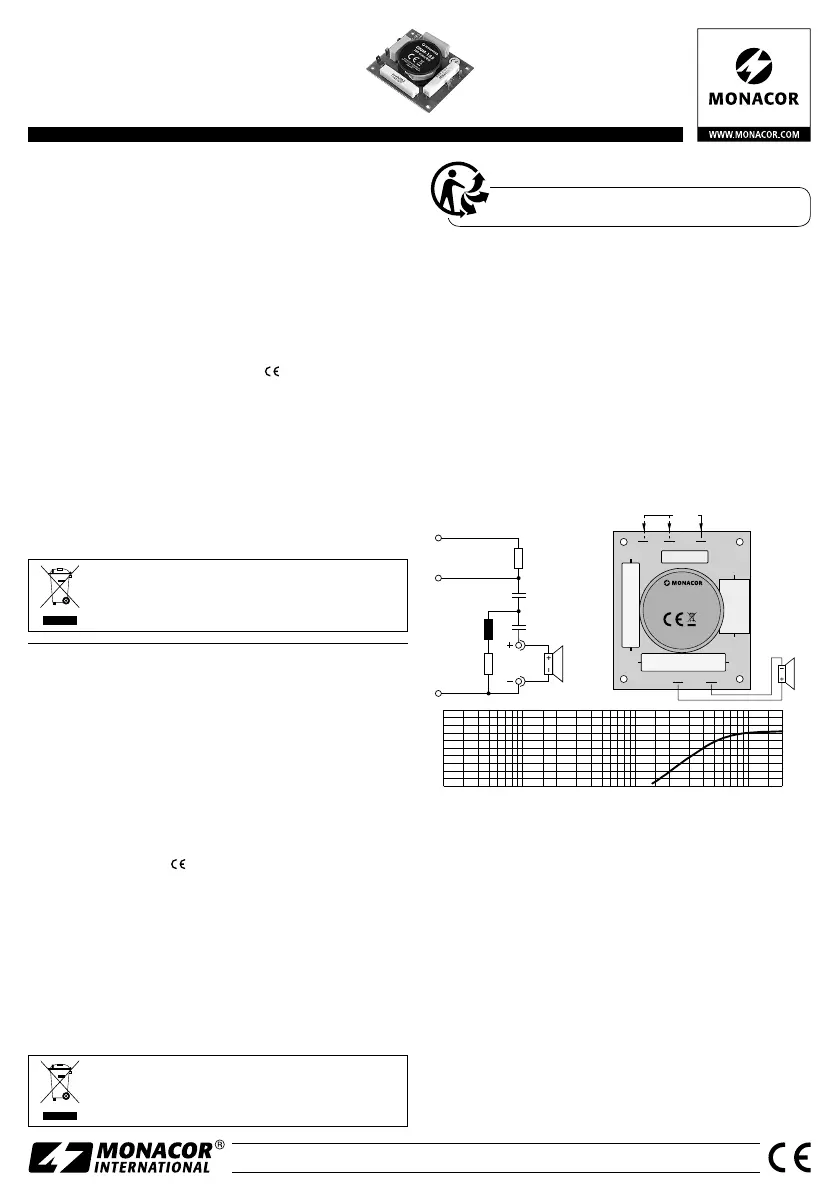

High
8 Ω
L1
0m18
R 2
1Ω8
10 W
C 1
2µ2
100 V
MKT
R1
4Ω7
10 W
C 2
6µ8
100 V
MKT
OUT
HI+
IN−
40
30
20
10
dB
50 100 200 500 1k 2 k 5 k 10 k 20 kHz
Input
R 1
R 2
L1
IN
LO+HI+
+ OUT –
–
C 1
C
2
MONACOR INTERNATIONAL
ZUM FALSCH 36 · 28307 BREMEN
GERMANY
DNH-185
250
WMAX
/
8 Ω
3 Collegamento
1) Collegare il tweeter con i contatti “OUT”. Il collegamento
corretto dei contatti positivo e negativo dipende dagli
altoparlanti usati nonché dalla loro disposizione nella cassa,
e deve essere trovato con delle prove.
2) I contatti “HI+”, “LO+” e “IN−” servono come ingressi per
i segnali:
HI+ = ingresso con una riduzione del livello di 4 dB per l’adat-
tamento del volume agli altri altoparlanti nella cassa
LO+ = ingresso senza riduzione del livello
IN− = ingresso polo negativo
4 Dati tecnici
Potenza d’ingresso: . . . . . . . . . .max. 250 W
Impedenza nominale: . . . . . . . .8 Ω
Frequenza di taglio: . . . . . . . . . .5,5 kHz
Pendenza: . . . . . . . . . . . . . . . . . .18 dB /ottava
Dimensioni, peso: . . . . . . . . . . . .78 × 23 × 90 mm, 160 g
Con riserva di modifiche tecniche.
Filtro passa-alto per tweeter di 8 Ω
Queste istruzioni sono rivolte a utenti del fai-da-te di casse
acustiche che dispongono di determinate conoscenze
base. Vi preghiamo di leggerle attentamente prima della
messa in funzione e di conservarle per un uso futuro.
1 Possibilità d’impiego
Questo passa-alto serve durante la creazione di una cassa acu-
stica hi-fi o PA per il collegamento di un tweeter. La potenza
massima è di 250 W.
2 Avvertenze importanti per l’uso
Il passa-alto è conforme a tutte le direttive rilevanti dell’UE e
pertanto porta la sigla
.
•
Il passa-alto è previsto solo per l’uso all’interno di locali.
Proteggerlo dall’acqua gocciolante e dagli spruzzi d’acqua
e da alta umidità dell’aria. La temperatura d’esercizio am-
messa è 0 – 40 °C.
•
Per la pulizia usare solo un pennello morbido, asciutto, in
nessun caso acqua o prodotti chimici.
•
Nel caso d’uso improprio, di collegamenti sbagliati, di
sovraccarico o di riparazione non a regola d’arte del pas-
sa-alto, non si assume nessuna responsabilità per eventuali
danni consequenziali a persone o a cose e non si assume
nessuna garanzia per il passa-alto.
Se si desidera eliminare il passa-alto definitivamente,
consegnarlo per lo smaltimento ad un’istituzione
locale per il riciclaggio.
DNH-185
Référence num. • Codice 12.2060
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Branchement
1) Branchez le haut-parleur d’aigu aux pins «OUT». Le branche-
ment correct des contacts plus et moins dépend des haut-
parleurs utilisés et de leur positionnement dans l’enceinte : il
convient de faire des tests pour définir le branchement correct.
2) Les pins «HI+», «LO+» et «IN−» servent d’entrée de signal :
HI+ = entrée avec diminution de niveau de 4 dB pour adap-
ter le niveau du volume au volume des autres haut-
parleurs dans l’enceinte
LO+ = entrée sans diminution de niveau
IN− = entrée pôle moins
4 Caractéristiques techniques
Puissance d’entrée : . . . . . . . . . .250 W max.
Impédance nominale : . . . . . . . .8 Ω
Fréquence limite ; pente : . . . . .5,5 kHz ; 8 dB /octave
Dimensions, poids :. . . . . . . . . . .78 × 23 × 90 mm, 160 g
Tout droit de modification réservé.
Filtre passe-haut pour haut-parleur d’aigu 8 Ω
Cette notice s’adresse aux non-professionnels avec des
connaissances de base dans la conception d’enceintes.
Veuillez lire la présente notice avec attention avant le
fonctionnement et conservez-la pour pouvoir vous y re-
porter ultérieurement.
1 Possibilités d’utilisation
Ce passe-haut sert pour brancher un haut-parleur d’aigu lors
de la réalisation d’une enceinte Hi-Fi ou PA. La puissance ad-
missible est de 250 W.
2 Conseils importants d’utilisation
Le filtre répond à toutes les directives nécessaires de l’Union
européenne et porte donc le symbole
.
•
Le filtre n’est conçu que pour une utilisation en intérieur.
Protégez-le de tout type de projections d’eau, des éclabous-
sures et d’une humidité élevée de l’air. La plage de tempéra-
ture de fonctionnement autorisée est de 0 – 40 °C.
•
Pour le nettoyage, utilisez un pinceau sec et doux, en aucun
cas d’eau ou de produits chimiques.
•
Nous déclinons toute responsabilité en cas de dommages ma-
tériels ou corporels résultants si le filtre est utilisé dans un but
autre que celui pour lequel il a été conçu, s’il n’est pas correcte-
ment branché, s’il y a surcharge ou s’il n’est pas réparé par une
personne habilitée, en outre, la garantie deviendrait caduque.
Lorsque le filtre est définitivement retiré du ser-
vice, vous devez le déposer dans une usine de re-
cyclage adaptée pour contribuer à son élimination
non polluante.
FrançaisItaliano
