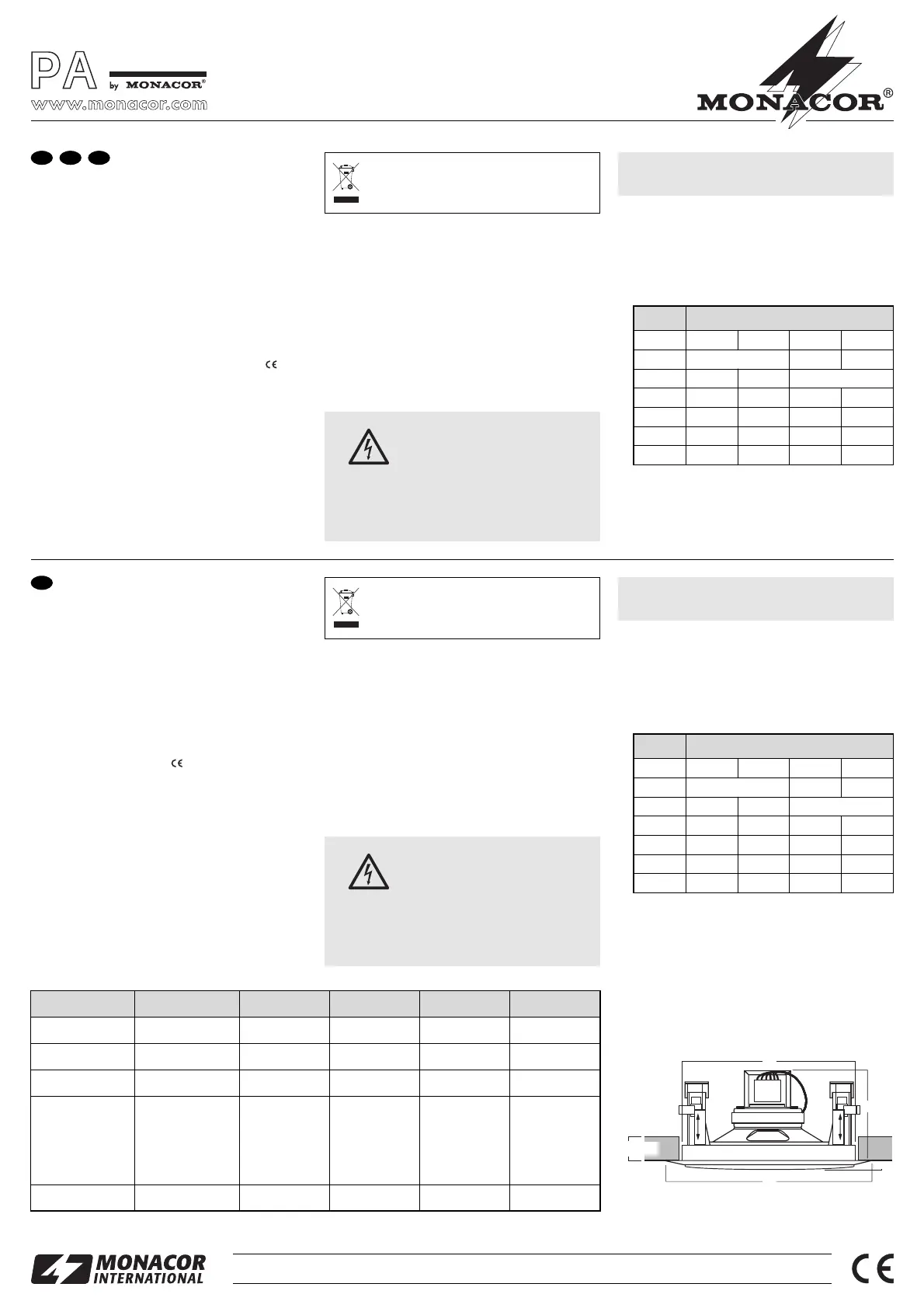

Haut-parleurs PA de
plafond
Veuillez lire la présente notice avec attention avant lʼins-
tallation et conservez-la pour pouvoir vous y reporter ulté-
rieurement.
1 Possibilités dʼutilisation
Les haut-parleurs de plafond PA sont spécialement conçus
pour une installation dans des systèmes de sonorisation
PA fonctionnant en ligne 100 V et peuvent être installés
dans des plafonds dʼune épaisseur de 10 mm à 40 mm.
2 Conseils de sécurité
Le haut-parleur répond à toutes les directives nécessaires
de lʼUnion européenne et porte donc le symbole .
G
Le haut-parleur nʼest conçue que pour une utilisation en
intérieur. Protégez-le des éclaboussures, de tout type
de projections dʼeau, dʼune humidité élevée de lʼair et de
la chaleur (température ambiante admissible 0 – 40 °C).
G
Pour le nettoyer, utilisez un chiffon sec et doux, en au-
cun cas de produits chimiques ou dʼeau.
G
Nous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels résultants si le haut-par-
leur est utilisée dans un but autre que celui pour lequel
il a été conçue, si il nʼest pas correctement montée ou
branchée ou sʼil y a surcharge ; en outre, la garantie de-
viendrait ca duque.
3 Montage
1) Découpez dans le plafond un trou adéquat (voir carac-
téristiques techniques).
2) Effectuez le branchement électrique (voir chapitre 4).
3) Pour le montage retirez la grille de protection à lʼaide
du crochet livré.
4) Placez le haut-parleur dans le plafond, fixez le boîtier à
lʼaide des quatre vis. Replacez la grille.
4 Branchements électriques
AVERTISSEMENT Pendant le fonctionnement, une ten-
sion de contact dangereuse jusquʼà
100 V est présente au câble haut-par-
leur. Seul un personnel qualifié peut
effectuer lʼinstallation.
Isolez impérativement les fils de branchement non utili-
sés, une tension dangereuse y est présente.
Faites attention à la charge de lʼamplificateur PA par les
haut-parleurs. Une surcharge peut endommager lʼampli-
Lorsque le haut-parleur est définitivement retiré
du service, vous devez le déposer dans une
usine de recyclage adaptée pour contribuer à
son élimination non polluante.
1) Si lʼinstallation PA est allumée, veillez à la débrancher
complètement.
2) Reliez le haut-parleur via lʼentrée transfo: connectez le
conducteur blanc (EDL-24/25) ou le conducteur noir
(EDL-26/28) et un des autres conducteurs de couleur
correspondant à la puissance nominale souhaitée par
le haut-parleur, à la sortie de lʼamplificateur PA.
3) Si vous branchez plusieurs haut-parleurs, veillez à ce
quʼils aient tous la même polarité (conducteur blanc ou
noir: pôle moins).
Tout droit de modification réservé.
Couleur
conducteur
Puissance nominale
— EDL-24 EDL-25 EDL-26 EDL-28
blanc branchement commun — —
noir — — branchement commun
orange 1,5 W 1,5 W 2,5 W 2,5 W
marron 3W 3W 10 W 10 W
jaune 6W 6W 1,25 W 1,25 W
rouge — — 5W 5W
ficateur ! La somme des puissances de lʼensemble des
haut-parleurs reliés ne doit pas dépasser la puissance de
lʼamplificateur.
Altoparlanti per il montaggio
in soffitti
Vi preghiamo di leggere attentamente le presenti istruzioni
prima dellʼinstallazione e di conservarle per un uso futuro.
1 Possibilità dʼimpiego
Questi altoparlanti sono stati realizzati per lʼimpiego in im-
pianti PA con uscita audio 100 V. Possono essere montati
in soffitti con spessore fra 10 mm e 40 mm.
2 Avvertenze di scurezza
Lʼaltoparlante è conforme a tutte le direttive rilevanti del-
lʼUE e pertanto porta la sigla .
G
Lʼaltoparlante è previsto solo per lʼuso allʼinterno di lo-
cali asciutti. Proteggerlo dallʼumidità e dal calore (tem-
peratura dʼimpiego ammessa fra 0 – 40 °C).
G
Usare lʼaltoparlante solo allʼinterno di locali. Proteggerlo
dallʼacqua gocciolante e dagli spruzzi dʼacqua, da alta
umidità dellʼaria e dal calore (temperatura dʼimpiego
ammessa fra 0 e 40 °C).
G
Per la pulizia usare solo un panno morbido, asciutto;
non impiegare in nessun caso prodotti chimici o acqua.
G
Nel caso dʼuso improprio, di montaggio sbagliato, di col-
legamento scorretto o di sovraccarico del altoparlante,
non si assume nessuna responsabilità per eventuali
danni consequenziali a persone o a cose e non si as-
sume nessuna garanzia per il diffusore.
3 Montaggio
1) Praticare unʼapertura con il diametro richiesto (vedi
dati tecnici).
2) Eseguire il collegamento elettrico (cap. 4).
3) Per il montaggio staccare la griglia di protezione con
lʼaiuto del gancio in dotazione.
4) Inserire lʼaltoparlante nel soffitto e fissare il contenitore
stringendo le quattro viti di montaggio. Rimettere la gri-
glia di protezione.
4 Collegamento elettrico
AVVERTIMENTO Durante il funzionamento, nel cavo di
collegamento è presente una tensione
fino a 100 V, pericolosa in caso di con-
tatto. Lʼinstallazione deve essere ese-
guita solo da personale specializzato.
Isolare assolutamente i conduttori liberi di collegamento
ai quali è presente una tensione pericolosa in caso di
contatto.
Tener presente il carico dellʼamplificatore da parte degli
Se si desidera eliminare lʼaltoparlante definitiva-
mente, consegnarlo per lo smaltimento ad unʼi-
stituzione locale per il riciclaggio.
1) Se lʼimpianto PA è acceso occorre dapprima spe-
gnerlo.
2) Collegare lʼaltoparlante tramite lʼingresso del trasfor-
matore: collegare il conduttore bianco (EDL-24/-25) o
nero (EDL-26/-28) più un altro conduttore colorato (a
seconda della potenza nominale dellʼaltoparlante) con
lʼuscita dellʼamplificatore PA.
3) Se si collegano più altoparlanti fare attenzione alla po-
larità identica per tutti gli altoparlanti (conduttore
bianco o nero = negativo).
Con riserva di modifiche tecniche.
Colore
conduttore
Potenza nominale
— EDL-24 EDL-25 EDL-26 EDL-28
bianco collegamento comune — —
nero — — collegamento comune
arancio 1,5 W 1,5 W 2,5 W 2,5 W
marron 3W 3W 10 W 10 W
giallo 6W 6W 1,25 W 1,25 W
rosso — — 5W 5W
altoparlanti. Un sovraccarico può danneggiare lʼamplifi-
catore! La somma delle potenze di tutti gli altoparlanti col-
legati non deve superare la potenza dellʼamplificatore.
EDL-24 Best.-Nr. 16.1430
EDL-25 Best.-Nr. 16.1440
EDL-26 Best.-Nr. 16.1450
EDL-28 Best.-Nr. 16.1460
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-0973.99.02.06.2011
®
I
F B CH
Caractéristiques
techniques
EDL-26EDL-24
100 – 14 000 Hz
10 cm (4")
6/3/1,5 WRMS
Bande passante 80 – 14 000 Hz
∅ 170 mm
∅ 141 mm
60 mm
10 mm
750 g
EDL-25
Taille HP 16 cm (6")
100 – 14 000 Hz
13 cm (5")
6/3/1,5 WRMSPuissance nominale 10/5/2,5/1,25 WRMS
∅ 205 mm
∅ 165 mm
60 mm
10 mm
830 g
EDL-28
60 – 14 000 Hz
20 cm (8")
10/5/2,5/1,25 WRMS
∅ 275 mm
∅ 240 mm
75 mm
15 mm
Dimensions
(voir sché ma)
A
B
C
D
∅ 230 mm
∅ 193 mm
75 mm
10 mm
1,2 kgPoids 910 g
Dati tecnici
Banda passante
Grandezza di
altoparlanto
Potenza nominale
Dimensioni
(vedi fig.)
A
B
C
D
Peso
